Mechaniczne dane: „twarda waluta” obróbki i montażu Aby zrozumieć przenoszenie punktów odniesienia, musimy najpierw zrozumieć jedną rzecz: w obróbce i montażu głównym bohaterem jest mechaniczny punkt odniesienia. Zacznijmy od obróbki. Jakie położenie lustra podczas toczenia, szlifowania i polerowania? Opiera się na mechanicznych powierzchniach pozycjonujących korpusu lusterka, zewnętrznej okrągłej krawędzi, otworach na kołki ustalające i powierzchni kołnierza montażowego. Podczas toczenia uchwyt utrzymuje okrąg zewnętrzny, wykorzystując go jako punkt odniesienia do centrowania; podczas szlifowania i polerowania powierzchnia nośna lustra opiera się na stole narzędziowym, który współpracuje z powierzchniami pozycjonującymi korpusu lustra. Niezależnie od procesu, położenie przestrzenne lustra na obrabiarce jest ostatecznie określane przez mechaniczne powierzchnie odniesienia. Porozmawiajmy teraz o montażu. W jakim położeniu jest lustro zamontowane w korpusie lustra lub elemencie konstrukcyjnym? Ponownie jest to mechaniczna podstawa odniesienia — powierzchnia kołnierza montażowego łączy się z powierzchnią czołową, zewnętrzny okrąg i wewnętrzny otwór korpusu lusterka są ustawione, a kołki ustalające i otwory na kołki określają orientację kątową. Po zainstalowaniu pozostaje na swoim miejscu; korpus lustra nie rozpoznaje osi optycznej, a jedynie powierzchnie mechaniczne. Obróbka i montaż posługują się tym samym językiem: mechanicznym punktem odniesienia. Naturalnie mają wspólną podstawę komunikacji. Gdzie leży problem? Leży w pośrednim etapie „kontroli”. W jaki sposób odniesienie optyczne z etapu kontroli jest przekazywane z powrotem do odniesienia mechanicznego? Jaki jest cel kontroli? Informuje proces produkcyjny, „gdzie nie jest wystarczająco dobry” i informuje proces montażu, „czy to lustro spełnia standardy jakości”. Ale inspekcja używa innego języka – odniesienia optycznego. Oś optyczna interferometru określa układ współrzędnych kontroli, a czoło fali CGH określa kształt powierzchni odniesienia. W tym optycznym układzie współrzędnych oblicza się PV i RMS błędu kształtu powierzchni. Teraz pojawia się problem: w jaki sposób odniesienia optyczne i mechaniczne są wyrównane? Jeśli nie są one wyrównane, dochodzi do absurdalnej sytuacji: dział produkcyjny szlifuje lustro do wymaganego kształtu powierzchni zgodnie z odniesieniem mechanicznym, a dział kontroli potwierdza, że kształt powierzchni spełnia wymagania określone w odniesieniu optycznym, ale oba „spełnia wymagania” nie odnoszą się do tego samego – istnieje rozbieżność między odniesieniem optycznym i mechanicznym. Na etapie montażu lustro montuje się zgodnie z odniesieniem mechanicznym, jednak układ optyczny wyświetla zupełnie inny kształt powierzchni. Na tym polega istota pułapki transmisji odniesienia: nie chodzi o to, że ktoś jest niedokładny, ale o to, że każdy używa własnej linijki i zakłada, że mierzy to samo.

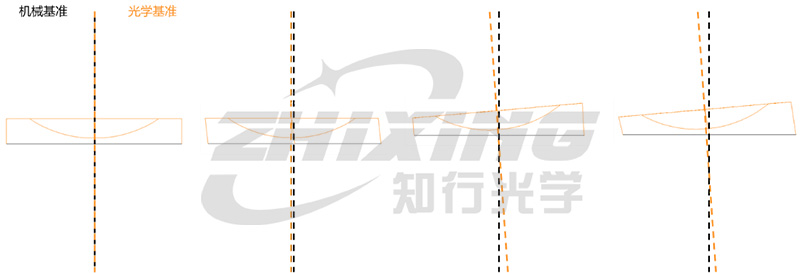

Rysunek 1. Cztery stany pomiędzy odniesieniami optycznymi i mechanicznymi: idealne ustawienie, mimośrodowość, pochylenie oraz mimośrodowość i pochylenie (od lewej do prawej).
Niektóre metody inspekcji są z natury trudne do dostosowania do odniesień mechanicznych, co rodzi zasadniczy problem: trudność w przeniesieniu odniesień optycznych do odniesień mechanicznych różni się o rzędy wielkości w zależności od metody kontroli. W przypadku niektórych metod inspekcji odniesieniem jest „zmiennoprzecinkowe”. Weźmy na przykład tradycyjny profilometr z sondą mechaniczną. Skanuje kontury kilku linii na powierzchni lustra, osiągając wysoką dokładność danych. Jednakże jego układ współrzędnych jest definiowany przez szynę prowadzącą ruchu sondy. Jaki jest związek pomiędzy tą szyną prowadzącą a mechaniczną powierzchnią odniesienia lustra? Aby ustanowić to połączenie, wymagana jest dodatkowa kalibracja. Czy kalibracja jest dokładna? Czy występują błędy systematyczne? Każdy znak zapytania reprezentuje punkt ryzyka w przekazywaniu referencji. Innym przykładem są niektóre schematy inspekcji podaperturowej oparte na łączeniu. Każdy etap łączenia wprowadza niepewność położenia, a ostateczny ogólny układ współrzędnych może zgromadzić znaczne odchylenia od prawdziwego mechanicznego odniesienia zwierciadła. Schematy te mają wspólną cechę: łącze transferowe z odniesień optycznych do mechanicznych ma zbyt wiele łączy pośrednich. Każde łącze pośrednie jest punktem wejścia dla błędu. Inspekcja CGH oferuje inne podejście: zapewnienie prawidłowego przekazania referencji na etapie projektowania. W jaki sposób CGH zapewnia odniesienie optyczne do odniesienia mechanicznego? CGH używany do testowania zazwyczaj składa się z dwóch obszarów funkcjonalnych:
◆ Główny obszar holograficzny: odpowiedzialny za kompensację czoła fali, przekształcający standardowe fale sferyczne i płaskie interferometru w złożone czoła fal, które pasują do testowanej powierzchni. Jest to podstawowa funkcja wykrywania kształtu powierzchni.
◆ Obszar holograficzny wyrównania: Zapewnia absolutny układ odniesienia dla samego CGH w odniesieniu do interferometru i ostatecznie w odniesieniu do odniesienia mechanicznego testowanego zwierciadła. Wyświetla cechy wyrównania, takie jak plamy świetlne, znaki zbieżności lub wzory kociego oka, aby potwierdzić zależność przestrzenną między CGH a testowanym lustrem.

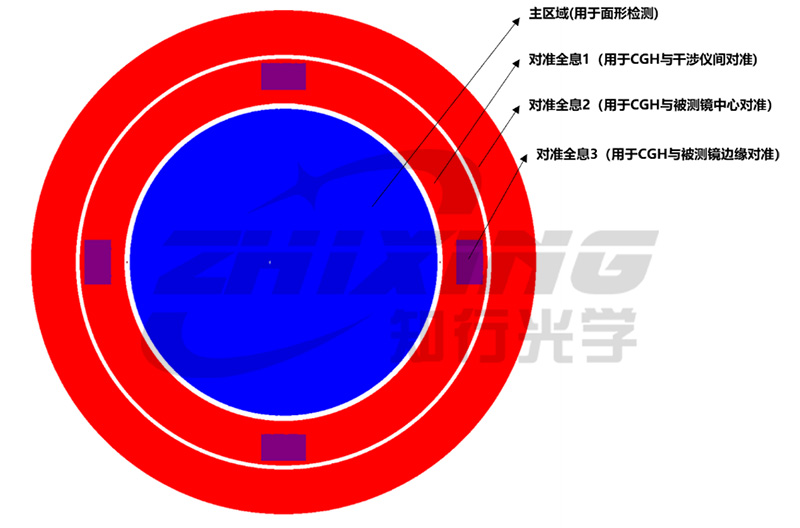

Rysunek 2 Schematyczny diagram każdego obszaru funkcjonalnego CGH
Co to znaczy, że te dwa obszary są zintegrowane na tym samym podłożu? Oznacza to, że odniesienie nie jest już ustalane później, ale jest „wpisywane” do CGH na etapie projektowania. Jak dokonuje się tego przeniesienia? Ustalana jest wyraźna zgodność przestrzenna pomiędzy mechanicznym odniesieniem (kula pozycjonująca, krawędź odniesienia, powierzchnia kołnierza montażowego) badanego lustra a oznaczeniami odniesienia na CGH. Wyrównanie obszaru holograficznego gwarantuje, że pozycja zwierciadła będzie teoretyczną wartością projektową podczas każdej kontroli i że będzie można ją powiązać z mechanicznym odniesieniem zwierciadła. Ścieżka transferu od odniesienia optycznego do odniesienia mechanicznego jest płynnie zintegrowana w konstrukcji CGH. Jaki problem to rozwiązuje? Odnosi się to do rzeczywistości, w której w większości przypadków na etapach produkcji i montażu rozpoznawane jest jedynie odniesienie mechaniczne. Dział montażu nie dba o to, jak piękny jest zmierzony PV kształtu Twojej powierzchni. Dbają o działanie lustra w układzie optycznym dopiero po jego zamontowaniu zgodnie z referencją mechaniczną. Odniesienie mechaniczne zapewnia strona produkcyjna i jest również wykorzystywane przez stronę montażową — te dwa końce powinny być wyrównane. Zadanie kontrolne polega na upewnieniu się, że odniesienie optyczne jest jak najwierniej dopasowane do odniesienia mechanicznego. Niektóre metody inspekcji wzmacniają błędy na każdym etapie procesu konwersji. Rozwiązanie CGH ogranicza proces konwersji do etapu projektowania — związek między odniesieniami mechanicznymi i optycznymi jest definiowany podczas projektowania CGH, a kontrola polega po prostu na odtworzeniu tej określonej zależności. Jakie są konsekwencje źle wykonanej konwersji? Konsekwencje są znaczne.
◆Konsekwencja 1: Nieprawidłowa korekta powierzchni. Jeśli podczas kontroli zostanie wykryte odchylenie w określonym obszarze, zespół obróbki powróci, aby go skorygować. Jeśli jednak występuje przechylenie lub przesunięcie pomiędzy układem współrzędnych inspekcji a mechanicznym układem współrzędnych, prawdziwa lokalizacja tego „odchylenia” jest nieprawidłowa. Narzędzie polerskie, ustawione zgodnie z odniesieniem mechanicznym, w rzeczywistości koryguje inne położenie na lustrze. Wynik: Poprawiony obszar nie jest korygowany, natomiast nieprawidłowy obszar jest korygowany.
◆Konsekwencja 2: Powtarzające się próby i błędy podczas montażu. Dane dotyczące kształtu powierzchni lustra wyglądają dobrze, ale jakość obrazu po złożeniu jest słaba. Zespół montażowy zaczyna dodawać podkładki regulacyjne, regulować mimośrodowość i korygować nachylenie — za pomocą środków mechanicznych w celu kompensacji odchylenia spowodowanego konwersją z odniesienia optycznego na odniesienie mechaniczne. To, co powinno być procesem jednoetapowym, staje się niekończącymi się próbami i błędami. Pytanie, które warto sobie wbić w umysł: następnym razem, gdy zobaczysz raport z kontroli kształtu powierzchni, warto zatrzymać się i zadać sobie pytanie: „W jaki sposób dane z tego odniesienia optycznego są przenoszone na odniesienie mechaniczne zwierciadła?” Jeśli to połączenie transferu zostanie w pełni uwzględnione i zdefiniowane na początkowym etapie projektowania, dane będą solidne. Jeśli to połączenie zostanie później złożone w całość za pomocą kalibracji, algorytmów i intuicji dotykowej, wówczas wszystkie figury o precyzji na poziomie nanometrów będą mogły zostać zbudowane na luźnej glebie. CGH zapewnia branży coś więcej niż tylko hologram; oferuje kompletne rozwiązanie, które minimalizuje błędy odniesienia optycznego i przenosi je na odniesienie mechaniczne na etapie projektowania. Jakość transferu referencyjnego decyduje o pomyślnym montażu lustra. I jest to coś, co warto zrobić od samego początku. Śledź nas, aby uzyskać więcej interpretacji technicznych i praktycznych informacji na temat kontroli CGH i powierzchni asferycznych. Czy napotkałeś problemy z transferem referencji podczas przetwarzania i kontroli? Zachęcamy do dzielenia się informacjami w sekcji komentarzy.
