Możesz mieć pewność, że kupisz od nas niestandardową ceramiczną płytkę kalibracyjną OpenCV 20 mm. Zhixing nie może się doczekać współpracy z Tobą, jeśli chcesz dowiedzieć się więcej, możesz skonsultować się z nami już teraz, a my odpowiemy Ci na czas!
W zastosowaniu widzenia maszynowego bardzo konieczne jest użycie ceramicznej płytki kalibracyjnej OpenCV 20mm, ponieważ dla pomiaru dokładności zniekształcenie samej soczewki jest nieuniknione, a jednocześnie musi zostać osiągnięta dokładność zadowalająca klienta, więc sam obraz jest bardzo realny i dokładny, w przeciwnym razie poziom oprogramowania jest wysoki, co również jest błędem wynikającym z przetwarzania obrazu, a wynik końcowy musi być obarczony dużym błędem.
Precyzyjna kalibracja systemu jest przesłanką i podstawą dokładnych pomiarów i detekcji systemów wizyjnych. Wskaźnik dokładności całego systemu pomiarowego można poprawić w dwóch etapach.
Pierwszym z nich jest pomiar i ocena błędu. Wysoce precyzyjny system kalibracji realizuje ten proces poprzez połączenie obrazów zebranych przez profesjonalną płytkę kalibracyjną OpenCV 20 mm Ceramic Calibration Board, dokładnie przedstawioną w środowisku systemu wizyjnego maszyny, z profesjonalnym algorytmem kalibracji. System może dokładnie uzyskać wartość błędu w dowolnym miejscu pola widzenia i ocenić poziom dokładności systemu widzenia maszynowego na podstawie danych o błędach.
Drugim krokiem jest korekta i kompensacja błędnego obrazu. System kalibracji uzyskuje dane o błędach zgodnie z pierwszym krokiem i przeprowadza korektę położenia oraz kompensację dla informacji o każdym pikselu na obrazie. W procesie tym bierze udział wiele precyzyjnych algorytmów obrazu, takich jak translacja obrazu, rotacja, interpolacja, rekonstrukcja i kompensacja jasności. Po korekcie i kompensacji obraz może dokładniej odzwierciedlać rzeczywistą sytuację mierzonego obiektu, aby osiągnąć cel, jakim jest dokładny pomiar i wykrywanie.
Każdy system widzenia maszynowego obejmujący dokładność położenia i wymiarów musi zostać skalibrowany, ale metodę kalibracji można wybrać w zależności od różnych obszarów zastosowań. Ogólnie rzecz biorąc, dokładność układu kalibracyjnego powinna być taka sama jak układu pomiarowego, a błąd kalibracji nie może przekraczać jednostki miary. Jeżeli wymagana jest dokładność układu pomiarowego wynosząca ± 50 mikronów, dokładność układu kalibracyjnego musi sięgać 10 mikronów, a błąd układu kalibracyjnego nie może przekraczać 10 mikronów.
Technologia widzenia maszynowego zmienia się z każdym dniem. Zhixing koncentruje się na badaniach i rozwoju oraz produkcji technologii widzenia maszynowego. Obecnie specjalnie dostarcza czujniki laserowe do robotów spawalniczych, wyposaża je w funkcje wykrywania i rozwiązuje problemy odchyleń formy, odkształceń spawalniczych lub planowania ścieżki chodzenia robota.

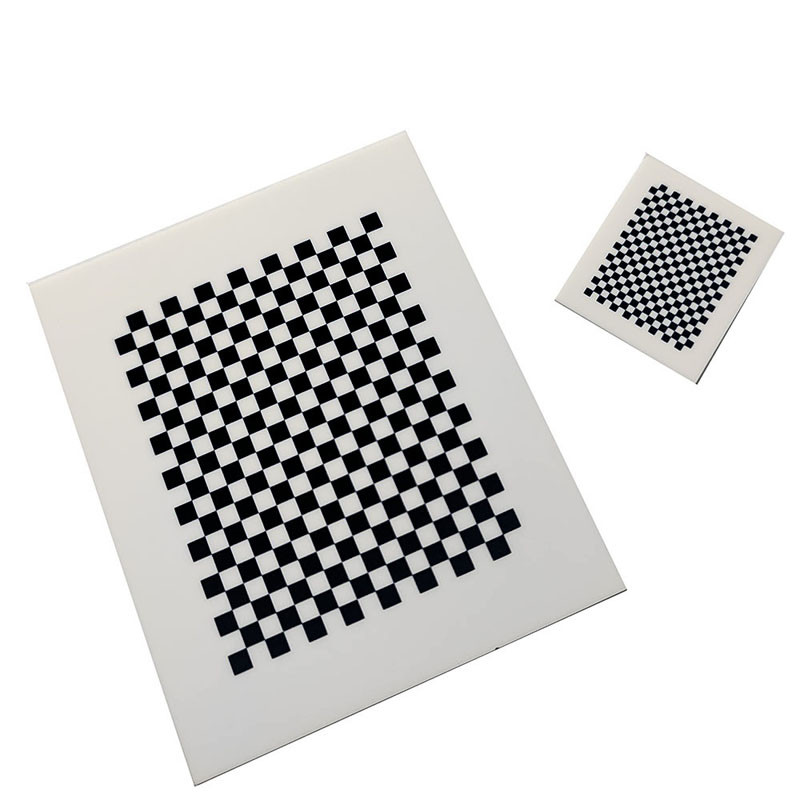

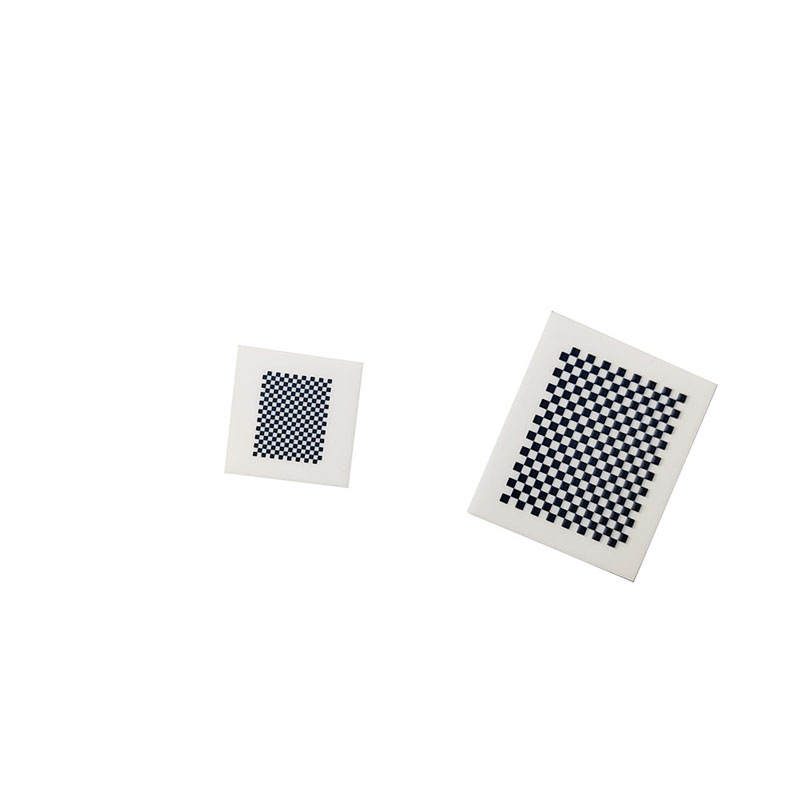

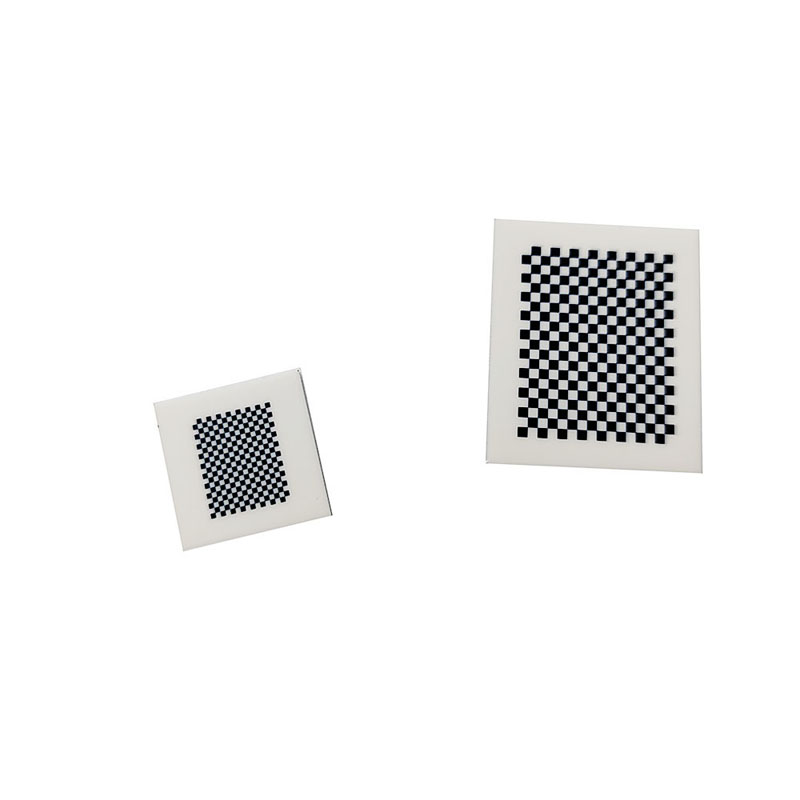

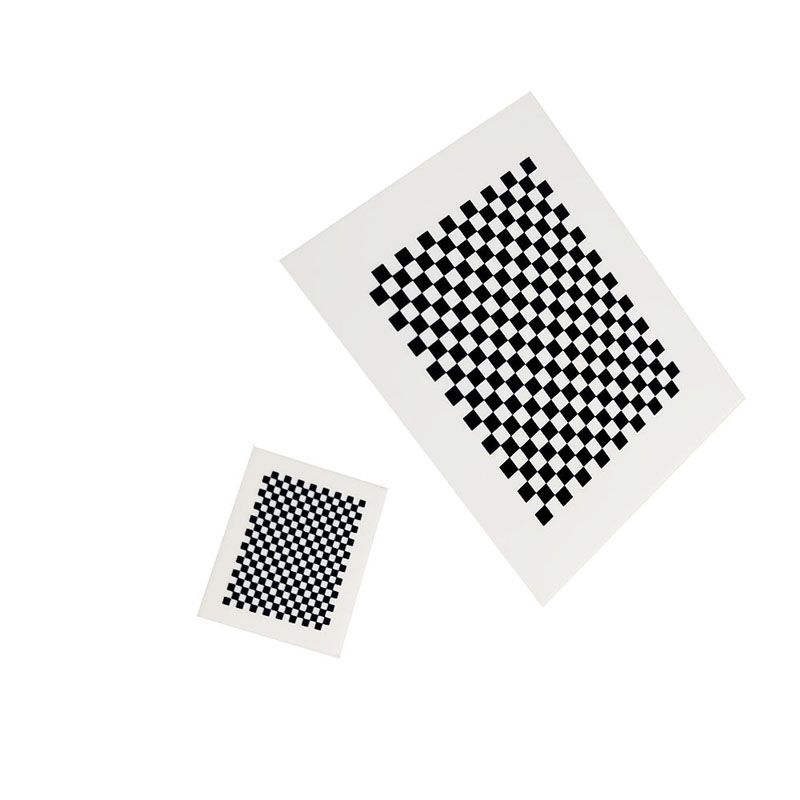

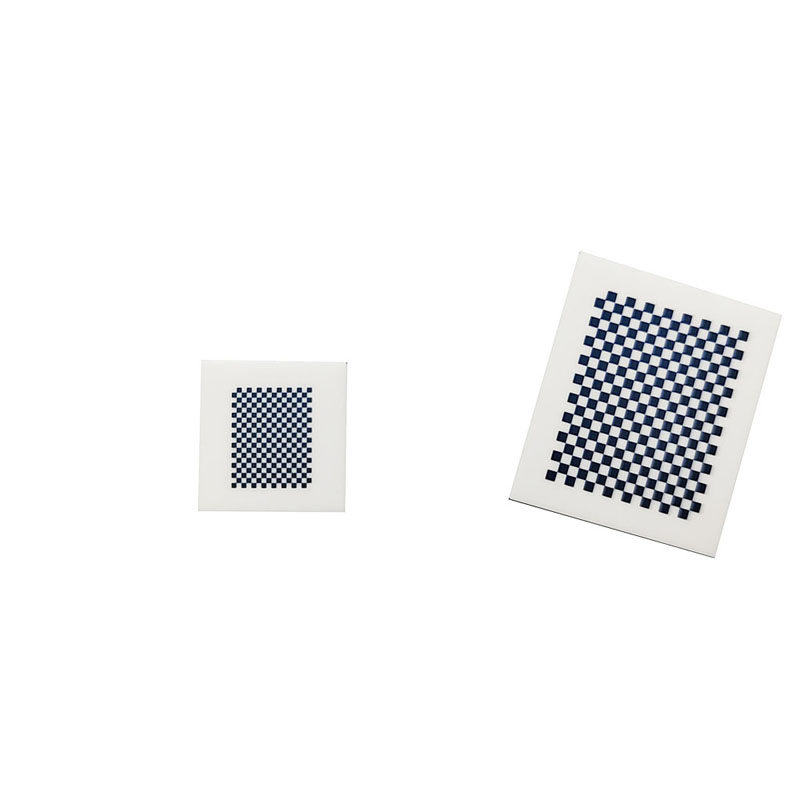

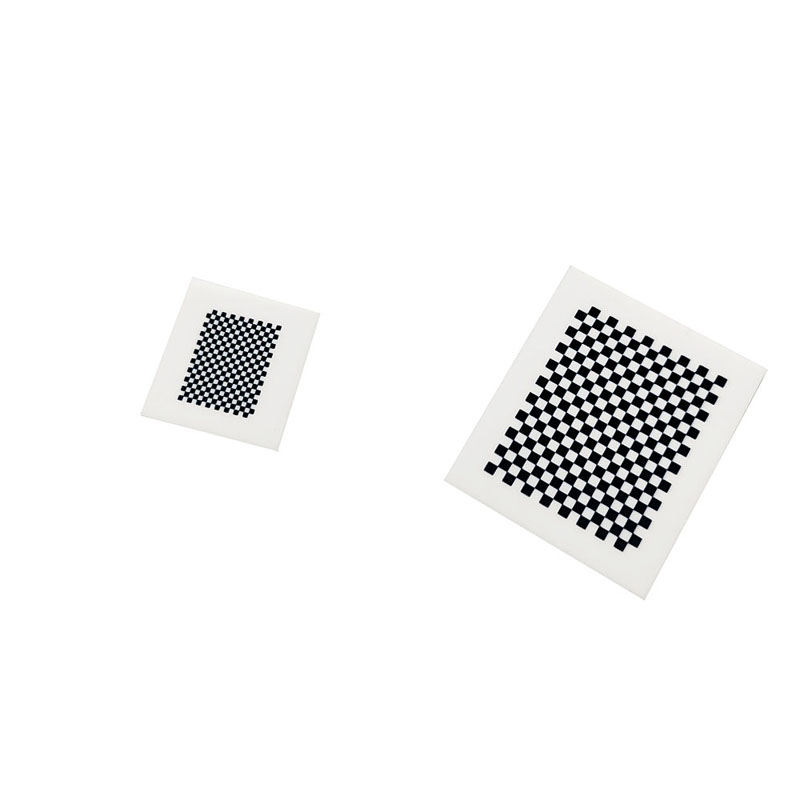

Rysunek referencyjny
Funkcja:
| Dane techniczne | Rozmiar wzoru （L*W） |
Długość boku kwadratu (Dystans) |
liczba kwadratów (jeden) | materiał | Precyzja (mm) |
| OtwarteCV5mm | 5,0 * 4,0 mm | 0,25*0,25mm | 20*16 | szkło/ceramika | ± 0,001 mm |
| OtwarteCV10mm | 10*8mm | 0,5 * 0,5 mm | 20*16 | szkło/ceramika | ± 0,001 mm |
| OtwarteCV15mm | 15*12mm | 0,75*0,75mm | 20*16 | szkło/ceramika | ± 0,001 mm |
| OtwarteCV20mm | 20*16mm | 1,0 * 1,0 mm | 20*16 | szkło/ceramika | ± 0,001 mm |
| OtwarteCV30mm | 30*24mm | 1,5 * 1,5 mm | 20*16 | szkło/ceramika | ± 0,001 mm |
| OtwarteCV40mm | 40*32mm | 2,0 * 2,0 mm | 20*16 | szkło/ceramika | ± 0,001 mm |
| OtwarteCV50mm | 50*40mm | 2,5 * 2,5 mm | 20*16 | szkło/ceramika | ± 0,001 mm |
| OtwarteCV60mm | 60*48mm | 3,0 * 3,0 mm | 20*16 | szkło/ceramika | ± 0,001 mm |
| OtwarteCV80mm | 80*64mm | 4,0 * 4,0 mm | 20*16 | szkło/ceramika | ± 0,001 mm |
| OtwarteCV100 mm | 100*80mm | 5,0 * 5,0 mm | 20*16 | szkło/ceramika | ± 0,001 mm |
| OtwarteCV160 mm | 160*160mm | 8,0 * 8,0 mm | 20*20 | szkło/ceramika | ± 0,001 mm |
| OtwarteCV200mm | 200*200mm | 10,0*10,0 mm | 20*20 | szkło/ceramika | ± 0,001 mm |
W tabeli pokazano tylko niektóre produkty, jeśli potrzebujesz innych produktów,
możesz skonsultować się z obsługą klienta
Zdjęcia z wystawy
Często zadawane pytania klientów
1. Czy Twoja firma może dostosować płytki kalibracyjne?
Odpowiedź: Tak
2. Z jakiego materiału wykonana jest płytka kalibracyjna?
Odpowiedź: szkło kwarcowe, szkło, ceramika, aluminium o strukturze plastra miodu, czyste aluminium, kwas akrylowy, folia
3. Co oznacza wysoka precyzja?
Odpowiedź: Wysoka precyzja odnosi się do precyzji błędu odległości pomiędzy kątami wzoru
4. Jaka jest dokładność Twojej płytki kalibracyjnej?
Odpowiedź: Płytki kalibracyjne o różnej dokładności można dostosować do własnych potrzeb. ± 0,001 mm/± 0,01 mm/± 0,1 mm
Materiał jest również głównym czynnikiem decydującym o dokładności. Dlatego materiałami o wysokiej precyzji są szkło, ceramika, szkło kwarcowe i folia, które można stosować jako płytki kalibracyjne o różnych rozmiarach. Materiały o średniej precyzji mogą być stosowane jako szkło, aluminium o strukturze plastra miodu i akryl, natomiast materiały o niskiej precyzji mogą być stosowane jako szkło, aluminium o strukturze plastra miodu i czyste aluminium.
5. Chcę wytwarzać produkty o wysokiej precyzji. Jakie materiały i rozmiary mogę wykonać?
Odpowiedź: szkło, ceramika, szkło kwarcowe i folia. Jeśli chcesz wykonać bardzo precyzyjne płytki kalibracyjne powyżej 200 mm, sugerujemy wykonanie szkła. Jest to najbardziej praktyczny i preferowany materiał. Jeśli nie możesz użyć materiałów odblaskowych, zalecamy zakup naszej samoświecącej płytki kalibracyjnej, która może skutecznie zapobiegać odbiciom.
