Niedokładne pozycjonowanie: pułapka, w której łatwo możesz cierpieć w ciszy. Rozważmy scenariusz ze świata rzeczywistego. Oglądasz wklęsłe zwierciadło asferyczne. Zaprojektowano CGH, ustawiono ścieżkę optyczną i pojawiły się prążki interferencyjne. Bazując na doświadczeniu, lekko regulujesz lustro; frędzle wyglądają dobrze, wartość PV jest niezła i oddychasz z ulgą. Ale trzy miesiące później lustro jest instalowane w systemie, a jakość obrazu jest poniżej standardów. Po zbadaniu okazuje się, że promień krzywizny różni się od wartości projektowej o więcej niż dziesięć mikrometrów. Gdzie leżał problem? Podczas oględzin lustro nie znajdowało się w teoretycznej pozycji. Myślałeś, że dostosowałeś to do „optymalnych prążków”, ale w rzeczywistości wykorzystałeś odchylenie od ułożenia, aby skompensować błąd produkcyjny w promieniu krzywizny — dwa błędy znoszą się nawzajem, tworząc spójną, ale odbiegającą od prawdziwej iluzję. Jeszcze bardziej podstępne jest to, że jeśli sam promień krzywizny lustra jest problematyczny i nie skontrolowałeś dokładnie ułożenia do wartości teoretycznej, zmierzone dane powierzchni stają się bałaganem: nie da się określić, w jakim stopniu jest to problem kształtu powierzchni, a w jakim pozy. Jak uniknąć tej pułapki? Wizjer. W jaki sposób wizjer gwarantuje jej teoretyczną pozę? W systemie inspekcji CGH (wklęsłe zwierciadło asferyczne) podstawowe zadanie struktury kociego oka jest jasne: zapewnienie, że badane lustro (DUT) i CGH utrzymają teoretyczną pozę. Jaka jest pozycja teoretyczna? Jest to zależność przestrzenna rygorystycznie obliczana na etapie projektowania — odległość osiowa, nachylenie i mimośród są jasno zdefiniowanymi wartościami projektowymi. Całe zadanie kociego oka polega na upewnieniu się, że rzeczywista zmontowana poza odpowiada wartościom projektowym. Jak to działa w praktyce? Rozłóżmy to na czynniki pierwsze, stosując typowy scenariusz inspekcji. Scenariusz: CGH jest sprawdzany i ma obszar holograficzny wyrównania. Światło wyrzucane z tego obszaru, po odbiciu przez testowany sprzęt, tworzy obraz kociego oka – zwykle wyraźną, skupioną plamkę światła.

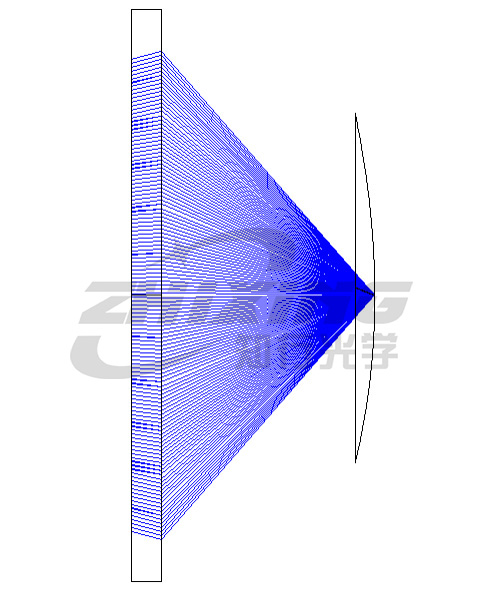

Rysunek 1. Ścieżka optyczna do wykrywania kociego oka
Procedura działania jest następująca: 1. Regulacja zgrubna: Zamontuj zwierciadło testowe i CGH na miejscu i wyreguluj odległość osiową, nachylenie i mimośród tak, aby były zbliżone do wartości teoretycznych. 2. Precyzyjna regulacja kociego oka: obserwuj obraz kociego oka wyświetlany na wyświetlaczu holograficznym. W miarę jak położenie i pozycja lustra testowego stopniowo zbliżają się do wartości teoretycznej, obraz kociego oka będzie zmierzał w stronę ustalonego optymalnego kształtu.

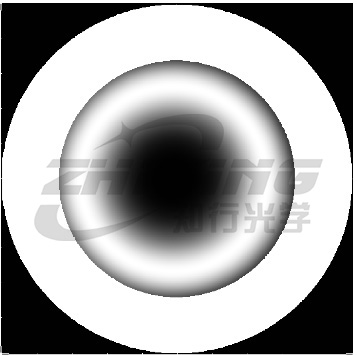

Rysunek 2. Obraz kociego oka w prawidłowej pozycji.

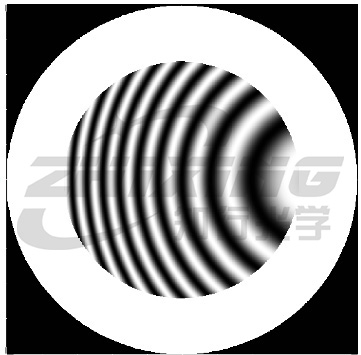

Rysunek 3. Obraz kociego oka w nieprawidłowej pozycji (błąd odległości osiowej i pochylenie).
3. Blokowanie pozycji: Gdy obraz kociego oka osiągnie zadany standard, oznacza to, że testowane lustro znajduje się w swojej teoretycznej pozycji. W tym momencie wszystkie mechanizmy regulacji zostają zablokowane i rozpoczyna się wykrywanie kształtu powierzchni. Kocie oko działa tutaj zasadniczo jako bardzo czuły „wskaźnik pozycji”. Informuje Cię, kiedy pozycja lustra jest „na swoim miejscu”. Dane dotyczące kształtu powierzchni zmierzone po umieszczeniu lustra stanowią rzeczywistą wydajność lustra w jego teoretycznym położeniu. Przypadek z życia codziennego: skąd bierze się aberracja sferyczna? Symulacja daje odpowiedź. Teraz, gdy zasada jest jasna, spójrzmy na prawdziwy scenariusz inżynieryjny. W tym przypadku wielu inżynierów terenowych może zgodzić się z procesem rozwiązywania problemów. Istnieje soczewka asferyczna, której kształt powierzchni wykrywa się najpierw za pomocą bezdotykowego profilometru DUI. Profilometr skanuje kontur lustra za pomocą sondy optycznej, bezpośrednio pozyskując dane o topografii powierzchni. Zmierzone wyniki są w porządku; kształt powierzchni wygląda całkiem czysto.

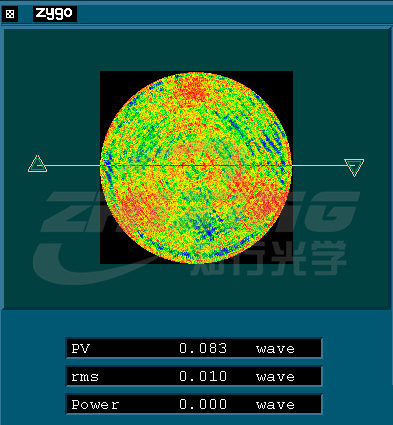

Rysunek 4 Wyniki testu pod wpływem alkoholu
Ten sam obiektyw został ponownie przetestowany w systemie testowym CGH. Kocie oko zostało ustawione prawidłowo, a poza została zablokowana na wartości teoretycznej. Efekt wyszedł – na twarzy wyraźnie widać było dużą aberrację sferyczną.

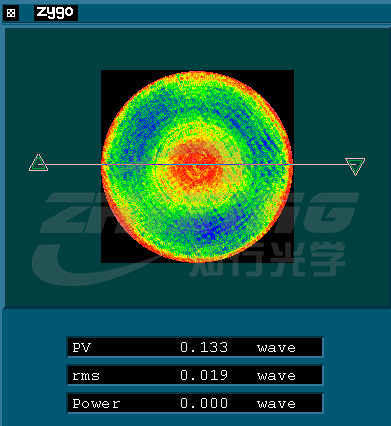

Rycina 5 Wyniki badania CGH
Na stole leżały dwa raporty. DUI stwierdził, że kształt powierzchni jest w porządku, natomiast CGH stwierdziło, że wystąpiła duża aberracja sferyczna. W co wierzyć? Aby znaleźć źródło tej aberracji sferycznej, zmierzono promień krzywizny soczewki za pomocą DUI. Bezkontaktowy profilometr może bezpośrednio skanować tworzącą w celu dopasowania do promienia krzywizny, bez polegania na zewnętrznym czole fali odniesienia. Wróciły wyniki pomiarów – zmierzony promień krzywizny różnił się od wartości teoretycznej o 112 µm. Następnie ten promień odchylenia krzywizny został zastąpiony optycznym modelem symulacyjnym systemu detekcji CGH. Po uzyskaniu wyników symulacji porównano je z danymi dotyczącymi kształtu powierzchni zmierzonymi z CGH — oba dane pasowały wyjątkowo dobrze. Ta duża aberracja sferyczna była dokładnie takim zachowaniem, jakie powinien wykazywać promień odchylenia krzywizny w położeniu teoretycznym.

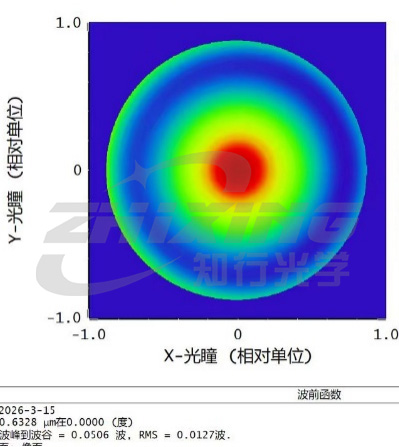

Rysunek 6 Wyniki symulacji
Łańcuch jest teraz zamknięty: Odchylenie promienia krzywizny → Pod położeniem teoretycznym powinna pojawić się aberracja sferyczna → Zmierzona aberracja sferyczna CGH odpowiada symulacji → Pomiar CGH jest rzeczywisty. Dlaczego DUI nie wykazało wcześniej oczywistej aberracji sferycznej w wynikach kształtu powierzchni? Ponieważ gdy bezdotykowy profilometr skanuje powierzchnię, zgodność między układem współrzędnych pomiaru a mechanicznym odniesieniem lustra zależy od pozycji mocowania. Jeżeli zwierciadło nie jest ściśle zablokowane w położeniu teoretycznym, składowa kształtu powierzchni spowodowana odchyleniem promienia krzywizny może zostać osłabiona przez zmianę pozycji pomiarowej i dodatkowo wygładzona podczas przetwarzania danych, ostatecznie powodując pojawienie się „niezauważalnego” w raporcie kształtu powierzchni. Jednak pomiar promienia krzywizny nie kłamie – wartość promienia krzywizny zmierzona DUI odbiega od wartości teoretycznej, a odchylenie to po uwzględnieniu w symulacji jest dokładnie równe aberracji sferycznej zmierzonej przez CGH. Co jest takiego potężnego w kombinacji CGH + kocie oko? Oddziela błąd kształtu powierzchni od błędu promienia krzywizny. Przy ustalonej pozycji odchylenie w promieniu krzywizny jest aberracją sferyczną, której nie da się ukryć. Co więcej, tę aberrację sferyczną można odtworzyć za pomocą symulacji — nie pojawia się ona znikąd, ale jest nieuniknionym przejawem odchylenia promienia krzywizny w położeniu teoretycznym. Co to oznacza dla operatorów pierwszej linii? Gwarancja kociego oka na teoretyczną pozę przynosi wymierne zmiany w testach na miejscu:
◆ Posiadanie opiera się teraz na dowodach: Dokładność umieszczenia lustra nie jest już oceniana na podstawie „wyglądu pasków”. Obraz kociego oka jest standardem ilościowej oceny pozy, niezależnym od pasków.
◆ Dane dotyczące kształtu powierzchni są wiarygodne: przy ustalonym położeniu zmierzony kształt powierzchni jest prawdziwym kształtem powierzchni samego lustra. Jeśli promień krzywizny jest nieprawidłowy, kształt powierzchni będzie dokładnie odzwierciedlał stan nieostry i nie będzie zasłonięty przez nieprawidłową pozycję.
◆ Powtarzalność: Standard obrazu kociego oka pozostaje niezmienny niezależnie od operatora. Pozycja dostosowana przez Zhang San i Li Si jest tą samą pozą.
◆ Kiedy dane z różnych instrumentów są sprzeczne, istnieje prosty sposób rozwiązania problemu: CGH ma kocie oko, które blokuje pozę, mierząc prawdziwy kształt powierzchni w ułożeniu teoretycznym. W przypadku innych metod, jeśli pozycja nie jest ściśle zablokowana, dane „dobrze wyglądające” mogą nie być prawidłowe — w tym przypadku często odpowiedzią jest oddzielny pomiar promienia krzywizny. Wreszcie w systemie badawczym CGH najczęściej wspomina się o kompensacji czoła fali – gwarantuje ona dokładność kształtu powierzchni. Jednakże kompensacja czoła fali opiera się na założeniu, że pozycja pomiędzy badanym zwierciadłem a CGH (Curve Front Gauge) jest w stanie teoretycznie zaprojektowanym. Kocie oko działa jak „siła stabilizująca”, która blokuje pozę. Ustalając pozę, ujawnia się prawdziwy kształt lustra. Promień krzywizny jest prawidłowy lub nieprawidłowy. Nic nie jest ukryte. I właśnie tego najbardziej wymaga precyzyjne testowanie: autentyczności.
