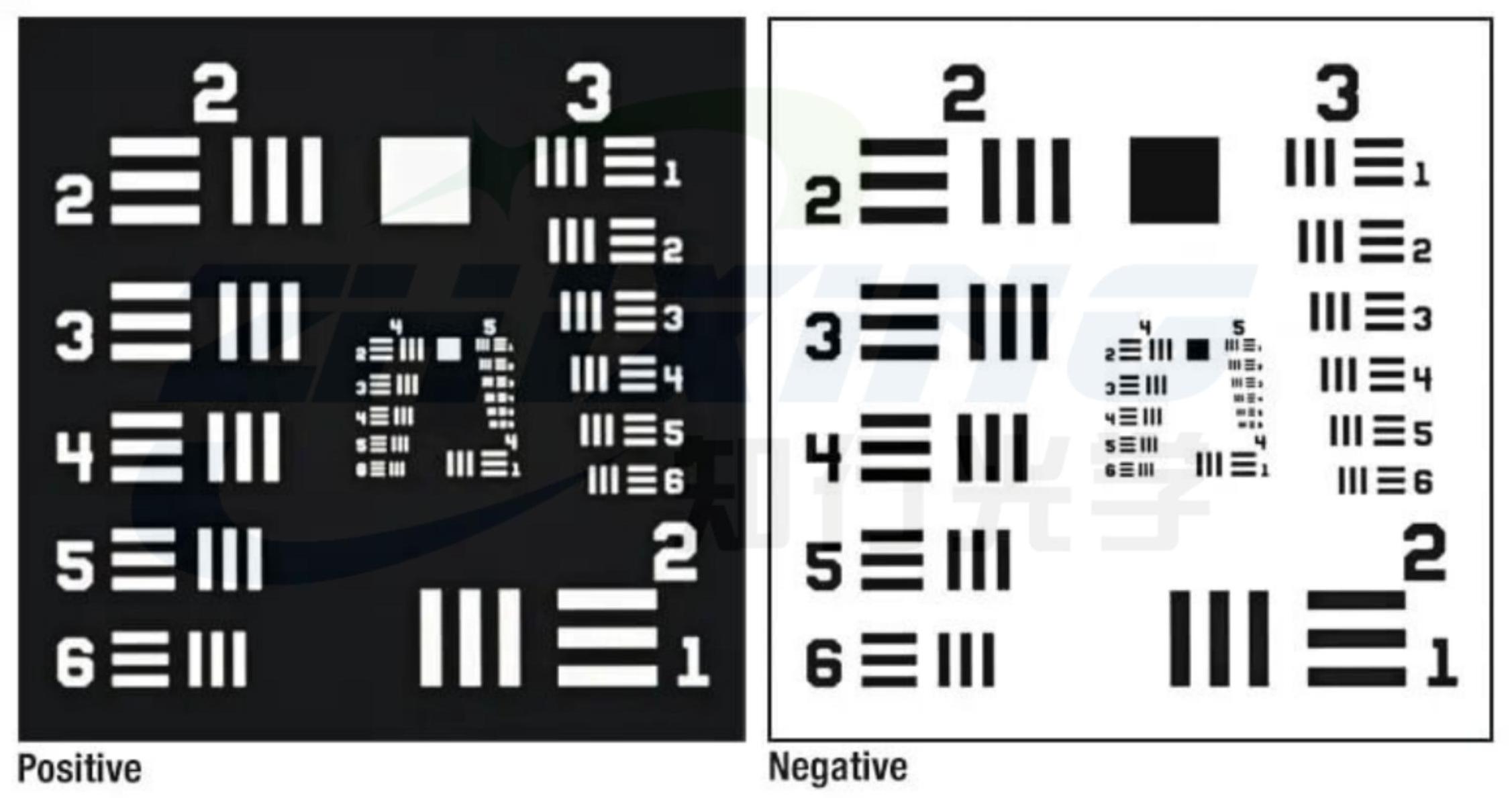

01 Jaki jest standardowy cel rozdzielczości armii amerykańskiej? Cel rozdzielczości standardowej armii amerykańskiej (docelowa rozdzielczość USAF 1951) jest jednym z najczęściej używanych standardowych narzędzi do testowania rozdzielczości w przemyśle optycznym. Wykorzystuje ustandaryzowany układ czarno-białych linii, aby pomóc określić najmniejsze szczegóły, jakie może rozróżnić obiektyw.
W prostych słowach: liczba linii, które obiektyw może wyraźnie rozdzielić, reprezentuje jego zdolność rozdzielczą. Ponieważ metoda testowania jest intuicyjna i ustandaryzowana, amerykańska tablica testowa o rozdzielczości wojskowej jest od dawna używana do:
◆ Weryfikacja badawczo-rozwojowa soczewek optycznych
◆ Testowanie fabryczne obiektywu
◆ Ocena rozdzielczości systemu obrazowania
◆ Kalibracja i akceptacja sprzętu optoelektronicznego. W przypadku obiektywów z najwyższej półki stał się nieodzownym standardem testowym.
02 Dlaczego nie możemy polegać wyłącznie na testach na froncie fali? Testowanie czoła fali pozwala ocenić jakość optyczną samego obiektywu, na przykład:
◆ Błąd kształtu powierzchni
◆ Kontrola aberracji
◆ Indeks RMS/PV.
Jednak w rzeczywistych zastosowaniach ostateczny wpływ na wydajność obrazowania obejmuje również:
◆ Dopasowanie rozmiaru pikseli CCD/CMOS
◆ Błąd opakowania czujnika
◆ Dokładność montażu systemu
◆ Rzeczywisty stan ostrości.
Innymi słowy, podczas testów czoła fali mierzy się samą soczewkę, podczas gdy amerykańskie testy wojskowe weryfikują cały system optoelektroniczny. Klientom ostatecznie zależy nie na teoretycznych parametrach obiektywu, ale na tym, czy system rzeczywiście potrafi odwzorować szczegóły obiektów docelowych. Właśnie dlatego niezastąpione są amerykańskie standardy wojskowe.

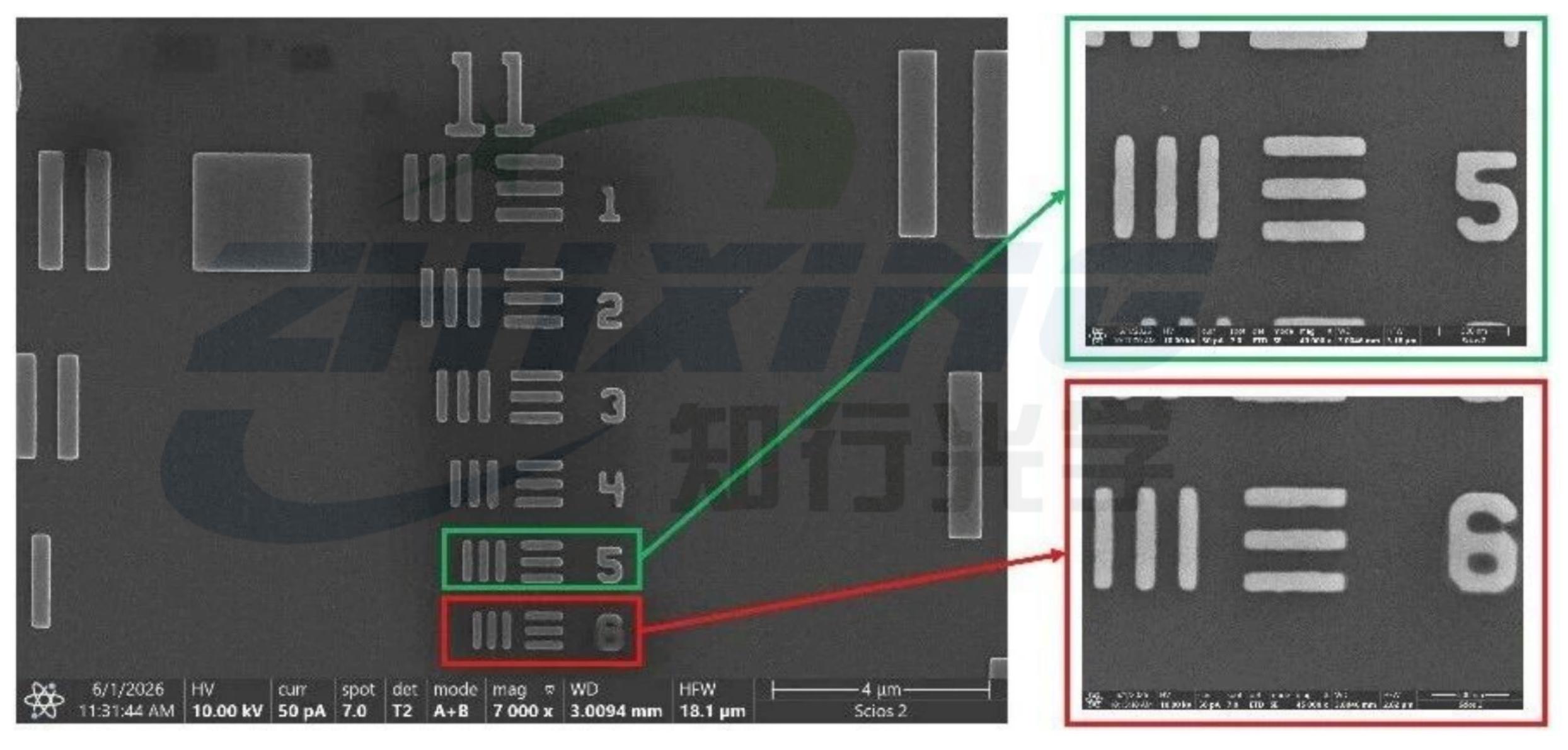

03. Grupa USAF 11: Kwestionowanie limitów 3500 par linii. Aby sprostać wymaganiom testowania obiektywów o ultrawysokiej rozdzielczości, firma Ningbo Zhixing Optics wprowadziła na rynek cel testowy USAF Group 11 o ultrawysokiej rozdzielczości, obsługujący do 3500 par linii/mm. Oznacza to, że minimalna szerokość linii jest bliska 140 nm. Rozmiar ten zbliża się do skali produkcji mikro-nano półprzewodników. Prawdziwym wyzwaniem nie jest samo „stworzenie” obrazu, ale zapewnienie jego odpowiedniej precyzji. Obejmuje to:
◆ Niezwykle wysoka precyzja kontroli szerokości linii
◆ Wyraźna i ostra jakość krawędzi
◆ Stabilne i niezawodne działanie kontrastu
◆ Kontrola spójności obrazu na całej stronie.
Ponieważ: sam obiekt testowy musi być bardziej precyzyjny niż testowany obiektyw, aby wyniki testu były miarodajne.
04 Dlaczego wysokiej klasy obiektywy w coraz większym stopniu opierają się na 11-zestawowych tarczach testowych amerykańskiej normy wojskowej?
W miarę ciągłego ulepszania rozdzielczości obiektywów, tradycyjne cele testowe przy małym powiększeniu nie są już wystarczające do celów weryfikacji.
Szczególnie w następujących scenariuszach zastosowań: ◆Kontrola płytek półprzewodnikowych ◆AOI (automatyczna kontrola optyczna) ◆Przemysłowe systemy wizyjne o wysokiej rozdzielczości ◆Sprzęt do obrazowania mikroskopowego klasy badawczej Zdolność systemu do identyfikowania mniejszych defektów i rekonstrukcji drobniejszych struktur często zależy od: Rozdzielczość systemu w warunkach rzeczywistych.
Bardzo precyzyjne cele testowe zgodne z amerykańskimi standardami wojskowymi, składające się z 11 zestawów, są kluczowymi narzędziami do weryfikacji tej zdolności.
05 Niezawodny obiekt testowy określa wiarygodność testu Wiele osób skupia się na soczewkach, ale łatwo przeocza same standardy testowania.
W rzeczywistości: tylko wystarczająco dokładny wykres rozdzielczości może naprawdę zmierzyć najwyższą wydajność obiektywu.
Ningbo Zhixing Optics specjalizuje się w ultraprecyzyjnej produkcji mikro/nanostruktur, zapewniając wysoką jakość:
◆ Tabela rozdzielczości amerykańskich standardów wojskowych ◆ Cele testowe ultrawysokiej pary linii ◆Wysokoprecyzyjne, dostosowane wzorce testowe Zapewnienie bardziej niezawodnej obsługi weryfikacji rozdzielczości dla wysokiej klasy systemów optycznych.
W miarę jak wydajność obiektywu zbliża się do granic swoich możliwości, należy odpowiednio unowocześnić standardy testowania.
Zestaw 11 zestawów celów testowych o ultrawysokiej rozdzielczości, zgodny z amerykańską normą wojskową (3500 par linii), to nie tylko narzędzie testowe, ale także kluczowy standard weryfikacyjny łączący „teoretyczną doskonałość” i „przejrzystość w świecie rzeczywistym”.
