Ukryty zabójca nr 1: Zniekształcenie transferu odniesienia – Ściśle zapobiegaj pomiarom „nielegalnej pozycji” w obszarze wyrównania. Zgodnie z inżynierską logiką testowania CGH łącze przenoszenia odniesienia jest niezwykle rygorystyczne: czoło fali interferometru → przenoszone na powierzchnię dyfrakcyjną CGH → ostatecznie przenoszone na testowaną soczewkę. Jest to połączony łańcuch geometryczny. W ramach wsparcia posprzedażowego często stwierdzamy, że w danych pomiarowych przesyłanych przez klientów obszar wyrównania CGH jest wypełniony gęstymi prążkami interferencyjnymi. Stan ten oznacza, że CGH nie znajduje się w pozycji fizycznej wymaganej w projekcie; odniesienie jest już źle ustawione od pierwszego etapu (interferometr do CGH). Wszelkie dane dotyczące powierzchni mierzone w tej „nielegalnej pozycji” są nie tylko całkowicie niedokładne, ale także poważnie wprowadzające w błąd w późniejszej analizie problemu, co stanowi wysoce rygorystyczną praktykę inżynierską.

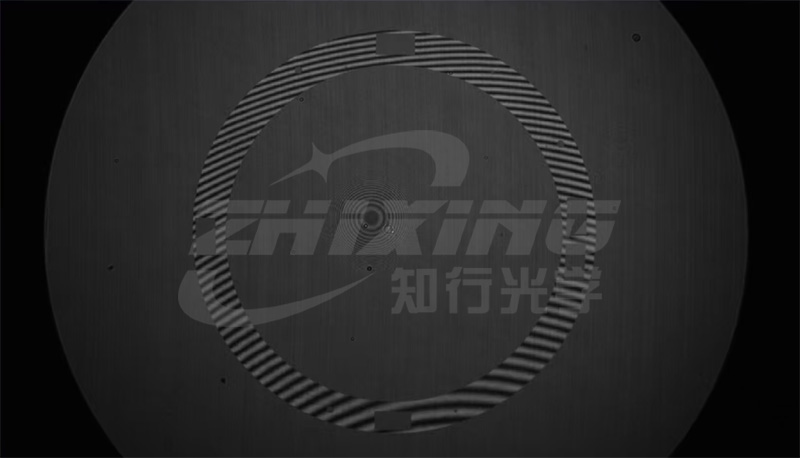

Schemat niewspółosiowości
Środki zaradcze: Wymuszone blokowanie odniesienia i powrót do procedur operacyjnych „zero prążków”. Aby zapewnić autentyczność i ważność danych pomiarowych, należy ustalić operacyjny sposób myślenia „priorytet pozycji”: obszar wyrównania to „polecenie”: obszar wyrównania na CGH to unikalny wzór sprzężenia zwrotnego zapewniający relację przestrzenną między interferometrem a CGH. Prążki w tym obszarze muszą być dostosowane do stanu „zero prążków” lub tak rzadkie, jak to możliwe, poprzez precyzyjne dostrojenie pozy CGH. Ściśle przestrzegaj pozycji podanej w instrukcji obsługi: Operatorzy muszą ściśle przestrzegać pozycji początkowej określonej w instrukcji obsługi podczas konfiguracji i regulacji. Liczne prążki w obszarze wyrównania wskazują, że nachylenie, azymut lub przesunięcie środka CGH nie osiągnęło jeszcze zera; gromadzenie danych jest w tych warunkach całkowicie zabronione. Zapewnij niepowtarzalność odniesienia fizycznego: tylko wtedy, gdy prążki w obszarze wyrównania zostaną zredukowane do najrzadszego stanu w granicach fizycznych, można udowodnić, że CGH znajduje się w zaprojektowanym standardowym stanie pomiarowym. Dane zarejestrowane w tym czasie rzeczywiście odzwierciedlają odchylenie czoła fali spowodowane przez testowany obiektyw.
Ukryty zabójca drugi: „Deformacja siły” lustra – zaniedbane źródło astygmatyzmu. Jeśli problem z wyrównaniem działa, wówczas problem ten bezpośrednio wskazuje na sam testowany obiekt. Wiele zwierciadeł asferycznych, w celu uzyskania lekkości lub spełnienia określonych wymagań konstrukcyjnych optycznych, często ma duży współczynnik kształtu lub jest wykonanych z materiałów o stosunkowo ograniczonej sztywności. Kiedy zwierciadła te są utrzymywane w oprzyrządowaniu lub umieszczane przy użyciu specjalnych metod podparcia, grawitacja i naprężenia zaciskające bezpośrednio powodują deformację korpusu zwierciadła. Jaki jest wynik? Astygmatyzm. I ten astygmatyzm jest rzeczywisty i fizycznie obecny – lustro jest rzeczywiście „wciśnięte” w astygmatyzm. CGH (Calibrated High-Gross Mirror) wykrywa to z dużą czułością, ale problem nie leży w CGH ani w wykończeniu powierzchni lustra, ale w tym, „w jaki sposób naprawiłeś to lustro”. Wiele przypadków astygmatyzmu, których „nie da się wyregulować” na miejscu, jest w rzeczywistości spowodowanych nieprawidłowymi metodami podparcia. Rozwiązanie: Dwa kroki do ustalenia sprawcy. Najpierw skoncentruj się na dopasowaniu sztywności lustra i systemu narzędzi. W przypadku lusterek o dużych proporcjach projekt i weryfikacja oprzyrządowania badawczego muszą być traktowane na równi z samą produkcją lusterek. Jeśli wielokrotnie mierzysz regularny astygmatyzm, najpierw sprawdź narzędzia i metody wsparcia. Po drugie, użyj prostej, ale niezwykle skutecznej metody diagnostycznej, aby potwierdzić pierwotną przyczynę – metody rotacyjnego testu CGH. Trzymając lustro i oprawę w tej samej pozycji, obróć CGH o określony kąt (np. 90°). Jeśli kierunek astygmatyzmu na interferogramie pozostaje niezmieniony, problemem nie jest sam CGH; astygmatyzm pochodzi od lustra lub uchwytu, dlatego należy kontynuować sprawdzanie metody mocowania. Jeśli kierunek astygmatyzmu obraca się synchronicznie z CGH, problem leży po stronie samego CGH. Test ten zajmuje tylko kilka minut, ale może natychmiast wyeliminować podejrzenia CGH, koncentrując badanie na prawdziwym źródle problemu, co czyni go potężnym narzędziem do diagnostyki na miejscu.

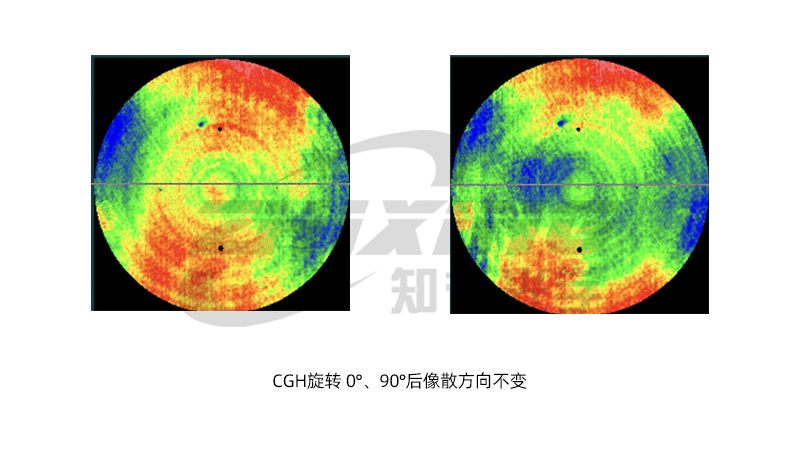

Kierunek astygmatyzmu pozostaje niezmienny po obróceniu CGH o 0° i 90°.
Ukryty zabójca nr 3: Testowane lustro nie było czyste – nawet najlepszy sprzęt testujący jest podatny na zanieczyszczenie. Problem ten wydaje się prosty, ale ryzyko, że zostaniesz przyłapany, jest niezwykle duże, a nawet bardziej doświadczeni inżynierowie są czasami bardziej podatni na popełnianie tego błędu. Podczas obróbki, przenoszenia i mocowania na powierzchniach lusterek nieuchronnie gromadzą się odciski palców, tłuszcz, pozostałości płynu polerskiego, cząstki kurzu, a nawet skondensowane substancje lotne z powietrza. Substancje te są niewidoczne gołym okiem w świetle fluorescencyjnym, ale gdy dostaną się na ścieżkę optyczną testową CGH, pojawią się na interferogramie jako zlokalizowane na powierzchni „wgłębienia” lub „wybrzuszenia” lub nieregularny szum o małej skali. Rozwiązanie: Ustanów standardowe procedury czyszczenia i weryfikacji. Nie używaj słowa „prawie czysty” jako kryterium oceny. W przypadku luster przed precyzyjnym testowaniem należy jasno określić wybór rozpuszczalnika (np. etanolu analitycznego, acetonu), metody wycierania (przeciąganie, walcowanie) i końcowe etapy potwierdzania. Jeśli to możliwe, szybko przeskanuj różne obszary powierzchni lustra pod testową ścieżką optyczną. Jeśli zlokalizowana „wada” zniknie lub przesunie się po wytarciu, nie jest to problem kształtu powierzchni. Dokładne wykonanie tego kroku może zaoszczędzić znaczną ilość czasu poświęconego na niepotrzebne polerowanie. Ukryty zabójca czwarty: Przesłuch rzędu dyfrakcyjnego – „niepożądane światło” CGH to zasadniczo dyfrakcyjny element optyczny, który generuje wielokrotne rzędy dyfrakcyjne. Do detekcji używany jest rząd +1, podczas gdy rząd 0, -1 i jeszcze wyższy, jeśli nie jest izolowany, będzie błądzić po pomiarowej ścieżce optycznej, zmniejszając kontrast prążków interferencyjnych, a nawet wprowadzając fałszywe informacje o fazie. Zasadniczo jest to problem na poziomie projektu, ale w praktyce często objawia się jako „rozmyte prążki”, „słaby kontrast” i „błędy”. Wartość dobrze zaprojektowanej częstotliwości nośnej polega na czystym oddzieleniu zakłócających rzędów dyfrakcyjnych. Rozwiązanie: Jeśli wykluczyłeś inne czynniki, a prążki są nadal „rozmyte”, możesz potwierdzić schemat projektowania częstotliwości nośnej i raport z analizy ilościowej dotyczący separacji rzędów dyfrakcyjnych z projektantem CGH. Ukryty zabójca piąty: Niewystarczająca równowaga termiczna – niedokładne pomiary przy użyciu nowo dostarczonych lusterek Problem wydaje się prosty, ale występuje bardzo często. Lustra są pobierane bezpośrednio z warsztatu przetwórczego, zbiornika czyszczącego lub szafy magazynowej, a ich temperatura nie została jeszcze w pełni zrównoważona ze środowiskiem testowym przed umieszczeniem na uchwycie w celu przetestowania. Wewnątrz zwierciadła występuje gradient temperatury, a odkształcenie termiczne powierzchni powoduje ciągły dryft wyników pomiarów — dane zmierzone w ciągu pierwszych pięciu minut różnią się od tych zmierzonych dziesięć minut później; prążki interferencyjne bezpośrednio po uruchomieniu i po stabilizacji są prawie identyczne. Czasami operatorzy stwierdzają, że dane są nieprawidłowe i manipulują różnymi ustawieniami, ale w rzeczywistości zwierciadło „porusza się samo” – powoli zbliża się do równowagi termicznej. Rozwiązanie: Daj temu czas. Przed badaniem ustal protokół przechowywania w stałej temperaturze, szczególnie w przypadku dużych i grubych luster, ponieważ czas równowagi termicznej może być znacznie dłuższy, niż intuicyjnie się spodziewasz. Jeśli to możliwe, przed rozpoczęciem testów należy zastosować pomocnicze metody pomiaru temperatury, aby potwierdzić, że temperatura lustra ustabilizowała się. Jak systematycznie „łapać duchy”? Podsumowując, w przypadku napotkania błędu podczas badania CGH należy rozważyć sprawdzenie następującej kolejności: Czy obszar wyrównania jest odpowiednio ustawiony? – Jeśli obszar wyrównania ma bardzo gęste prążki, początkowa linia bazowa jest wadliwa. Czy lustro jest zdeformowane przez oprawę? – Sprawdź metodę mocowania; użyj metody rotacyjnej CGH, aby wykluczyć sam CGH przed skupieniem się na urządzeniu lub lustrze. Czy lustro jest czyste? – Najpierw oczyść obszary z wgłębieniami lub wybrzuszeniami; nie spiesz się, aby go wypolerować, jeśli nie jest czysty. Czy w rzędach dyfrakcyjnych występują przesłuchy? – Rozmyte prążki niekoniecznie oznaczają niewystarczające natężenie światła; może występować światło rozproszone. Czy lustro jest zrównoważone termicznie? – Należy pozostawić odpowiednią ilość czasu na osiągnięcie stałej temperatury; nie przyspieszaj procesu. Testowanie CGH to rygorystyczna nauka i skrupulatna praktyka inżynierska. Śledź nas, aby poznać bardziej praktyczne techniki testowania CGH i powierzchni asferycznych. Jakie inne dziwne problemy napotkałeś na miejscu, których nie mogłeś rozwiązać? Podziel się swoimi doświadczeniami w sekcji komentarzy.
