01 Testowanie czoła fali: określanie dokładności systemu
Środki testowania czoła fali:
Stopień, w jakim czoło fali odbiega od stanu idealnego po przejściu światła przez układ.
Typowe wskaźniki obejmują:
◆PV (wartość szczytowa do minimalnej)
◆RMS (średnia kwadratowa)
◆Analiza aberracji Zernike’a
Pomaga określić:
◆Aberracja sferyczna
◆Śpiączka
◆Astygmatyzm
◆Odchylenie montażu/regulacji

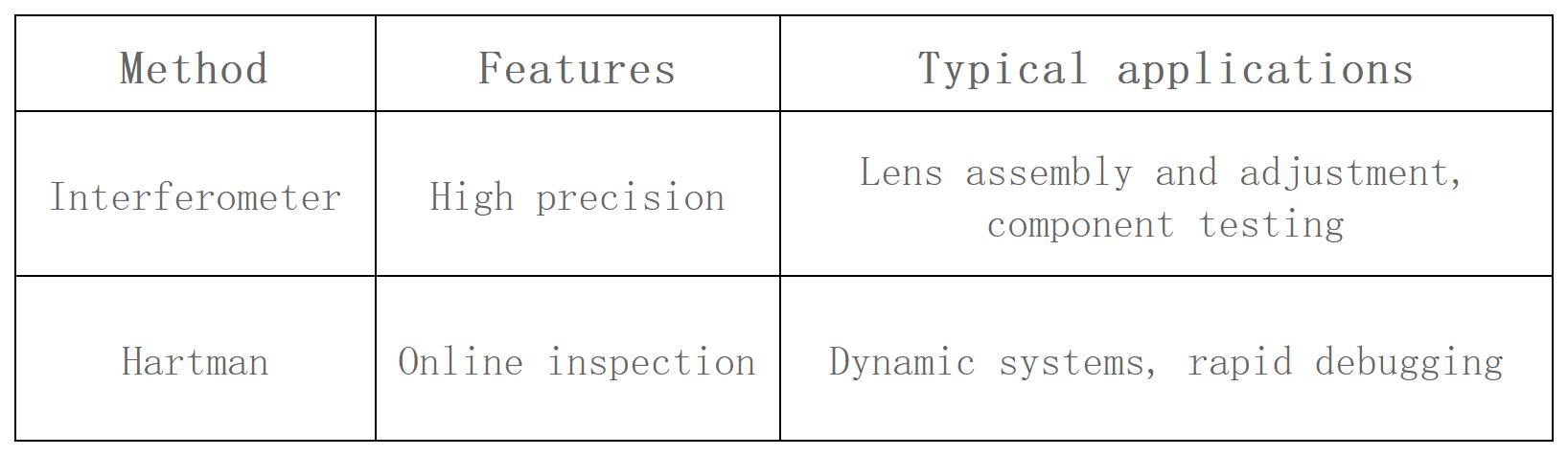

Typowe metody testowania
02 Test MTF: sprawdzenie, czy system ostatecznie „widzi wyraźnie”
MTF (funkcja transferu modulacji) opisuje:
Zdolność systemu do zachowania szczegółów i kontrastu obrazu.
Wyższy MTF oznacza wyraźniejszy obraz.
W porównaniu z frontem fali, MTF bardziej przybliża efekt końcowy widziany przez klienta.

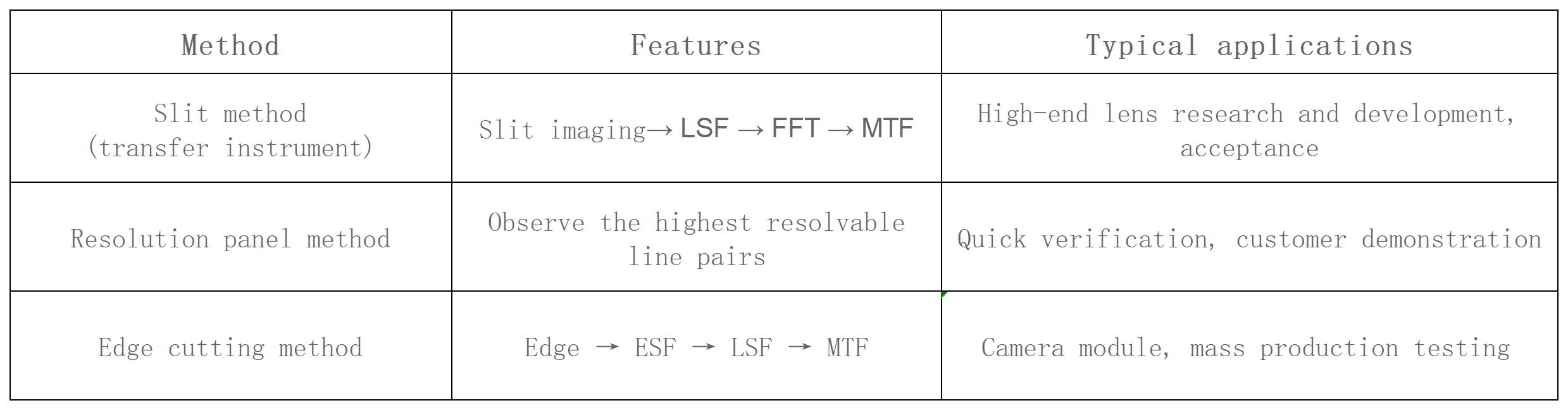

Typowe metody testowania MTF
Wśród nich powszechnie przywoływany w branży system Trioptics typowo należy do metody Slit Scan Method, która jest obecnie jedną ze standardowych metod testowania obiektywów z najwyższej półki.

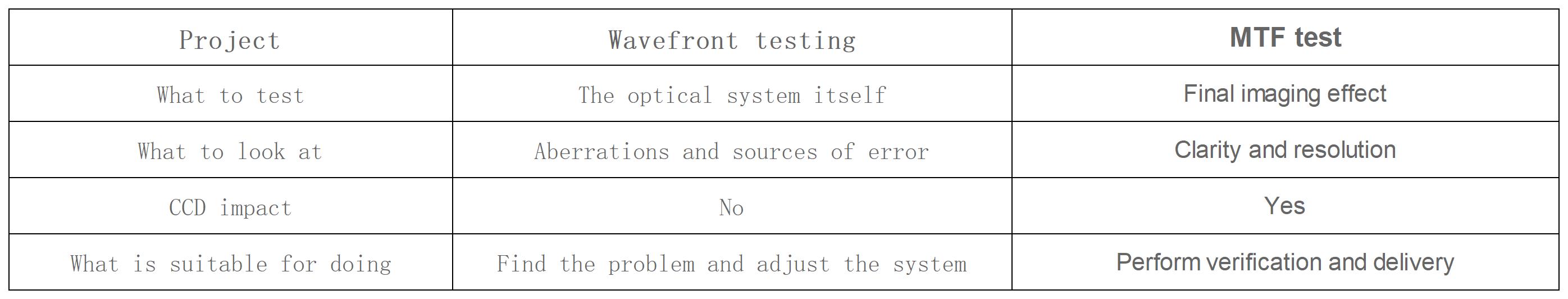

03 Wavefront vs. MTF: Jakie są różnice?
Krótko mówiąc:
Wavefront powie Ci, „dlaczego jest to niejasne”; MTF powie ci „czy jest to jasne, czy nie”.
04 Czy można je połączyć ze sobą?
Teoretycznie tak, ponieważ: Wavefront → PSF → MTF, czyli dane frontu fali można wykorzystać do wyliczenia teoretycznego MTF.
Jednak w rzeczywistości: na rzeczywisty MTF wpływają również:
◆Rozmiar w pikselach CCD/CMOS
◆Częstotliwość próbkowania
◆Struktura mikrosoczewek
◆Błędy montażu i regulacji
◆Szum elektroniczny
Dlatego: Dane Wavefront zapewniają teoretyczną wydajność; MTF mierzy rzeczywistą wydajność systemu.

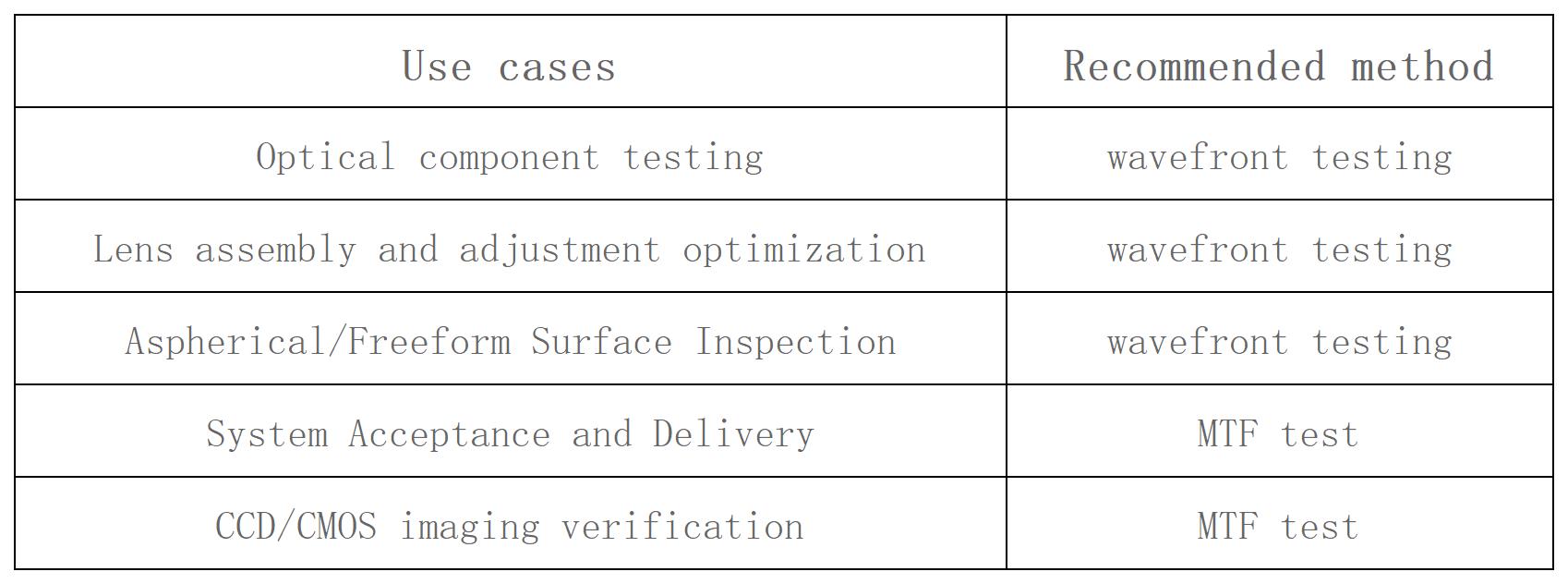

05 Kiedy mierzyć czoło fali? Kiedy mierzyć MTF?
Najlepsza praktyka zazwyczaj obejmuje najpierw optymalizację systemu za pomocą testów frontu fali, a następnie weryfikację wyników za pomocą współczynnika MTF (średniego współczynnika transformacji).
Wniosek
Testowanie Wavefront i testowanie MTF nie są substytutami, ale raczej uzupełnieniem.
Testowanie czoła fali jest narzędziem diagnostycznym; MTF jest ostateczną odpowiedzią.
Prawdziwie kompleksowa ocena jakości systemu wymaga połączenia obu.
Tylko w ten sposób możemy naprawdę osiągnąć:
Od „teoretycznie doskonałego” do „praktycznie jasnego zrozumienia”.
