Studium przypadku użycia oprogramowania CGH Selection

Przykład 1: Parametry zwierciadła cylindrycznego przedstawiono na rysunku 1: D1=40 mm, D2=30 mm, R=60 mm, prostokątne.

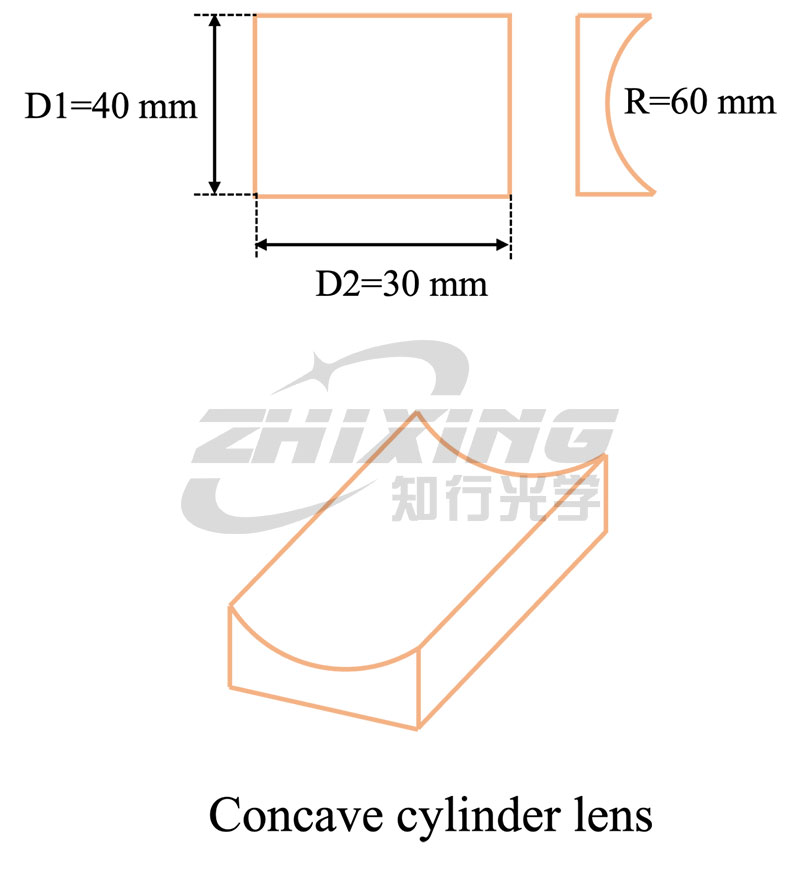

Rysunek 1: Schematyczny diagram parametrów powierzchni wklęsłej

W oparciu o powyższe parametry wprowadź odpowiednie parametry (R, typ, D1, D2, kształt) w czerwonym polu na stronie wyboru, jak pokazano na rysunku 2. Narzędzie automatycznie obliczy dostępny zakres Fno dla odpowiedniego modelu (zielone pole):

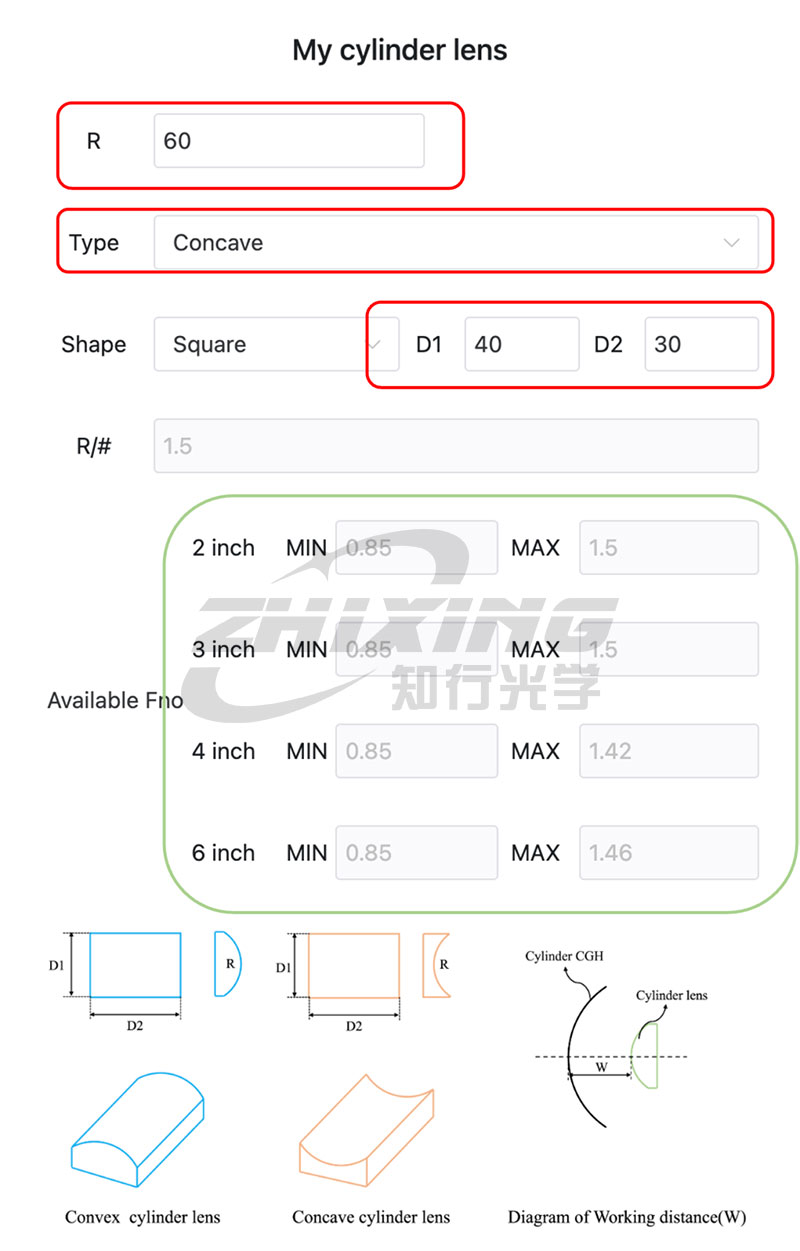

Rysunek 2: Wejście parametrów i wyjście obliczeń Fno

Na podstawie powyższej zielonej ramki zaleca się sześć modeli (patrz tabela w Załączniku 1):

2-calowe: ZX2100, ZX2150

3-calowe: ZX3100, ZX3150

4-calowy: ZX4100

6-calowy: ZX6100

Przykład 2: Parametry zwierciadła cylindrycznego są następujące: D1=30 mm, D2=40 mm, R=60 mm, prostokątne.

W (odległość od tylnej powierzchni CGH do wierzchołka cylindra) określana jest na podstawie rzeczywistej drogi optycznej Klienta.

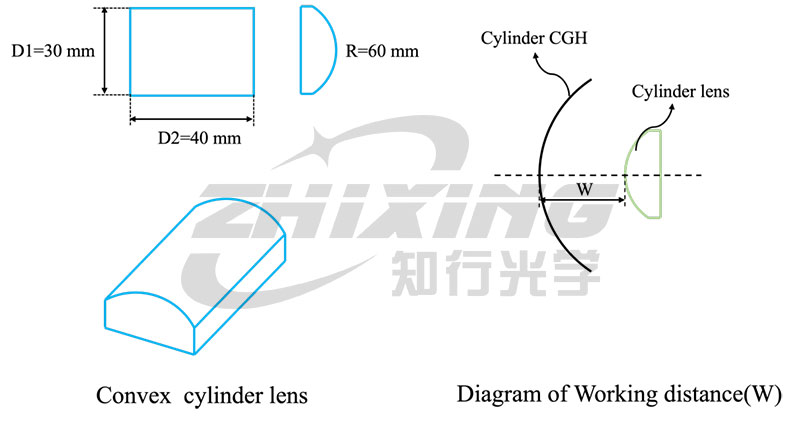

Rysunek 1: Schematyczny diagram parametrów powierzchni wypukłej

W oparciu o powyższe parametry wprowadź odpowiednie parametry (R, typ, D1, D2, kształt, W) w czerwonym polu na stronie wyboru, jak pokazano na rysunku 2. Narzędzie automatycznie obliczy dostępny zakres Fno dla odpowiedniego modelu (zielone pole):

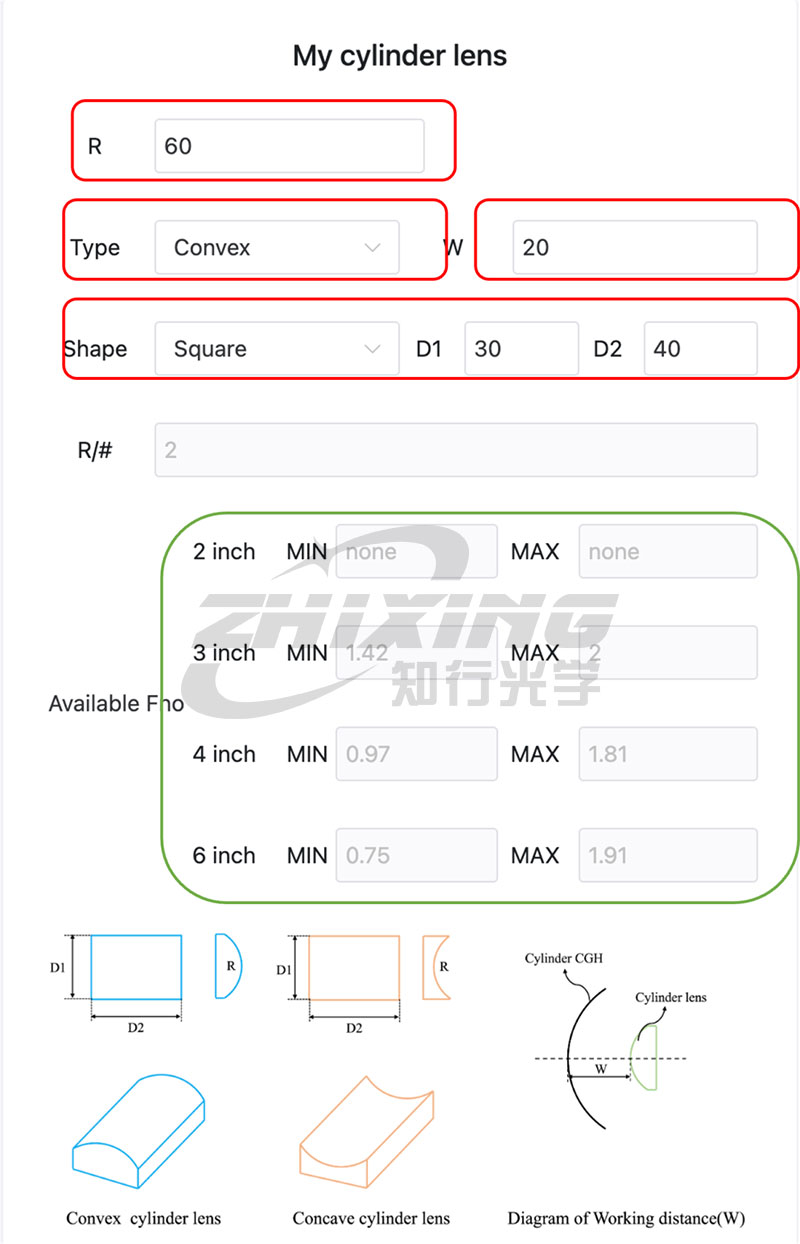

Rysunek 2: Wprowadzanie parametrów powierzchni wypukłej i wyniki obliczeń Fno

Na podstawie zielonej ramki powyżej zaleca się sześć modeli (patrz tabela w Załączniku 1):

2-calowe: Brak

3-calowe: ZX3150, ZX3200

4-calowe: ZX4100, ZX4150

6-calowe: ZX6100, ZX6150
