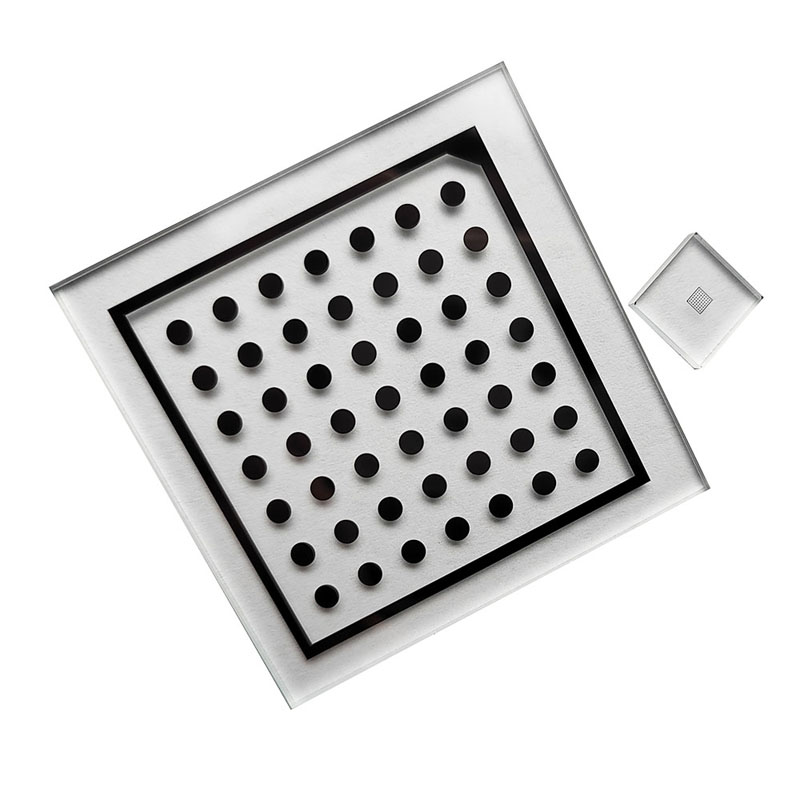

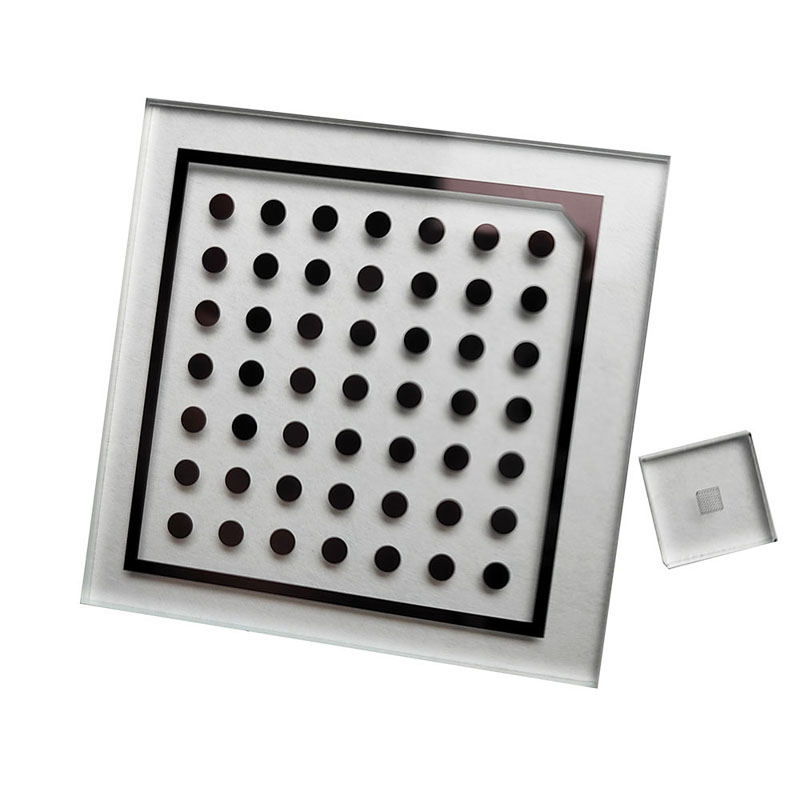

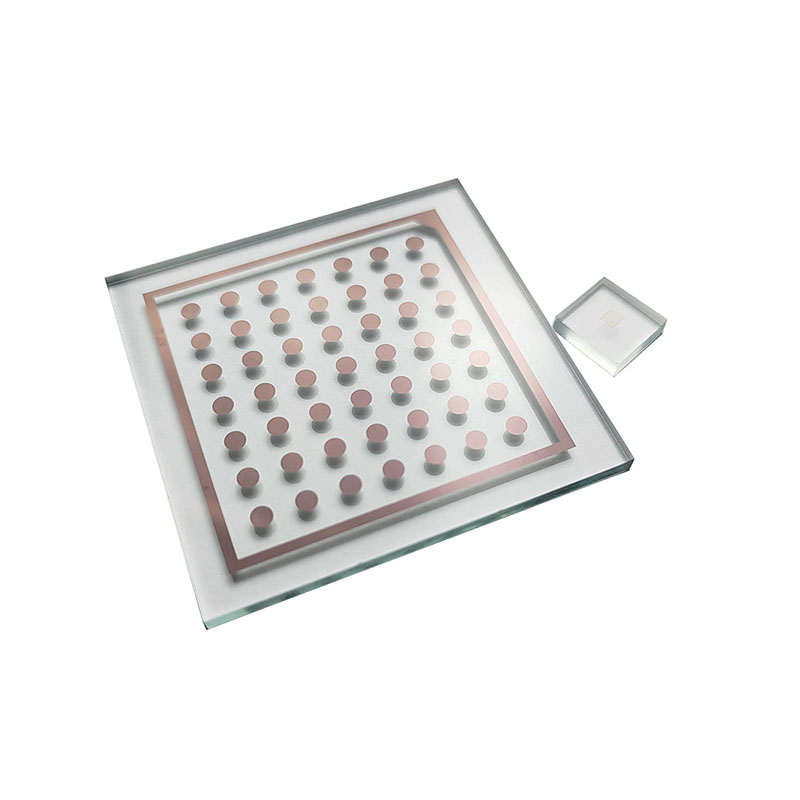

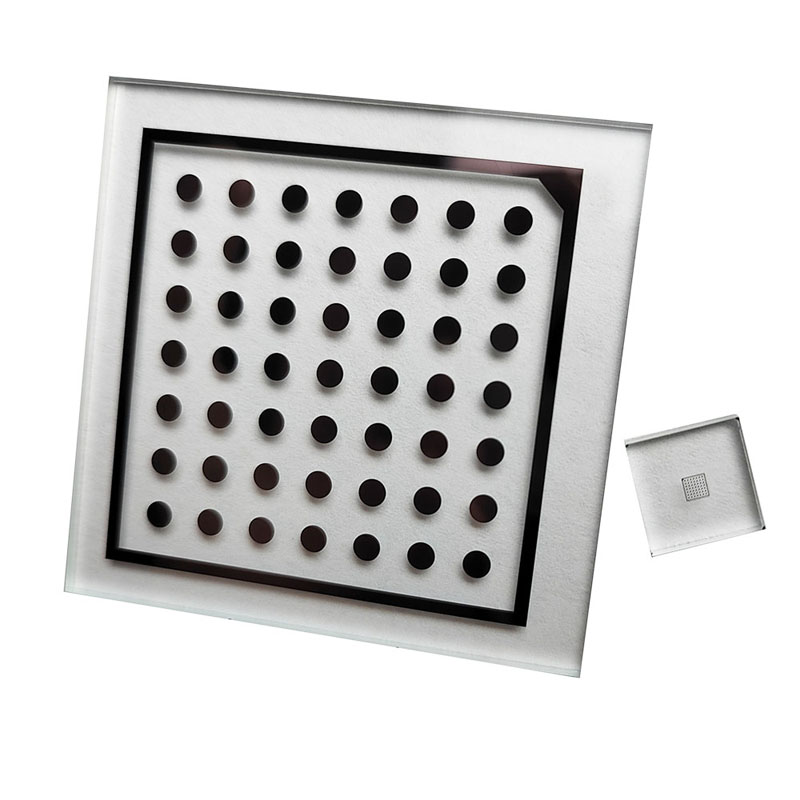

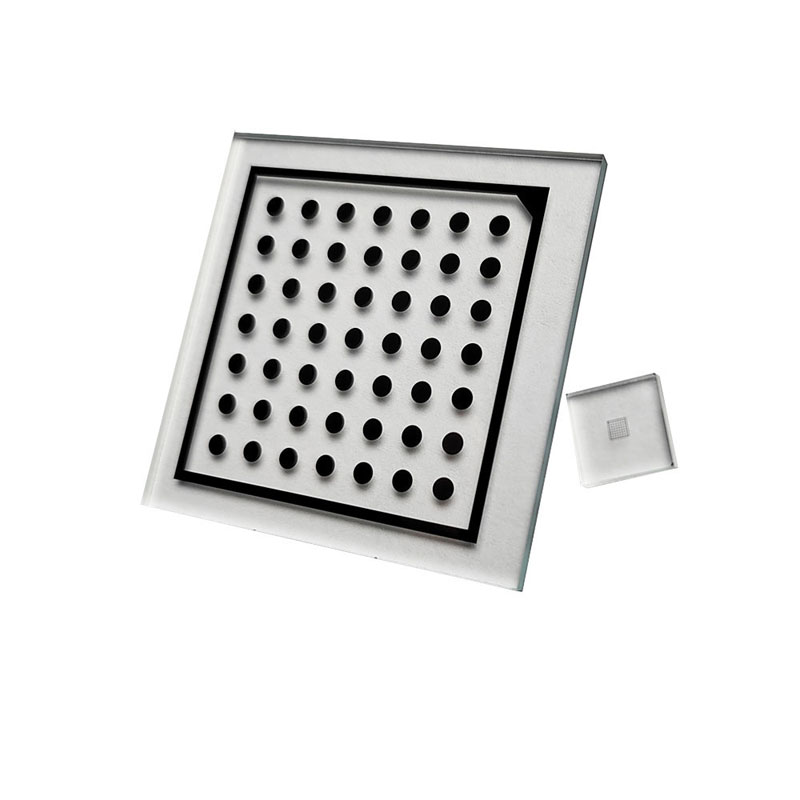

Szklana płytka kalibracyjna Halcon 50mm

Wiodący chiński producent Zhixing oferuje precyzyjną szklaną płytkę kalibracyjną Halcon o średnicy 50 mm. Nasza zaawansowana produkcja gwarantuje wyjątkową jakość i konkurencyjne ceny.  Wybierz Zhixing, aby uzyskać niezawodne rozwiązania do kalibracji szkła!

Halcon to potężne oprogramowanie do wizji maszynowej z funkcjami kalibracji optycznej, które pomagają użytkownikom dokładnie określić parametry kamery, poprawiając w ten sposób dokładność i stabilność przetwarzania obrazu. Szczegółowy proces i uwagi dotyczące szklanej płytki kalibracyjnej Halcon 50 mm opisano poniżej.

1. Przygotuj się

Przed kalibracją optyczną należy przygotować następujące materiały:

(1) Standardowa szachownica: Standardowa szachownica to czarno-biały papier w szachownicę, zwykle o wymiarach 8x8, 9x6 i innych specyfikacjach, który można przykleić na płaską powierzchnię przed kalibracją.

(2) Kamera: Korzystanie z kamery wymaga zwrócenia uwagi na wybór odpowiedniego środowiska źródła światła i ustawień parametrów kamery.

(3) Komputer: Użyj komputera, aby zainstalować oprogramowanie Halcon i podłączyć kamerę.

2. Proces kalibracji

(1) Ustaw parametry kamery: W oprogramowaniu Halcon kliknij przycisk „Otwórz kamerę”, aby ustawić parametry kamery, w tym czas ekspozycji, wzmocnienie, balans bieli itp.

(2) Fotografowanie obrazów kalibracyjnych: standardowa szachownica jest umieszczana w polu widzenia kamery, co powoduje wykonanie wielu zdjęć, co wymaga pojawienia się szachownicy na obrazie w różnych pozycjach i kierunkach.

(3) Wykrywanie punktów narożnych: W oprogramowaniu Halcon funkcja „find_calib_object” służy do wykrywania punktów narożnych obrazu i zapisywania ich do pliku.

(4) Kalibracja: Użyj funkcji „calibrate_cameras”, aby skalibrować kamerę i zapisać wynik kalibracji w pliku.

(5) Ocena wyników kalibracji: Funkcja „eval_calib_data” służy do oceny wyników kalibracji, w tym błędu średniego, różnicy standardowej i innych wskaźników. Na podstawie wyników oceny można ocenić efekt kalibracji.

3. Środki ostrożności

(1) Podczas wykonywania zdjęć kalibracyjnych pozycja aparatu i kąt powinny być stabilne, aby uniknąć ruchu i drgań.

(2) Rozmiar i specyfikacje szachownicy muszą być ustawione zgodnie z rzeczywistą sytuacją, zwykle zaleca się użycie specyfikacji szachownicy 8x8 lub 9x6.

(3) W procesie kalibracji należy zapewnić spójność warunków oświetleniowych, aby uniknąć wpływu zbyt silnego lub zbyt słabego oświetlenia na wyniki kalibracji.

(4) Ilość i jakość danych kalibracyjnych ma istotny wpływ na wyniki kalibracji. Zaleca się wykonanie wielu zdjęć, a pozycja i kąt szachownicy na każdym zdjęciu powinny być jak najbardziej różne.

Krótko mówiąc, szklana płytka kalibracyjna Halcon 50 mm jest niezbędnym ogniwem w zastosowaniu widzenia maszynowego, dzięki starannej obsłudze i zastosowaniu może poprawić dokładność i stabilność przetwarzania obrazu oraz zapewnić skuteczną pomoc w zastosowaniu technologii widzenia maszynowego.

Funkcja:

Kolorowy wyświetlacz warstwy:

Często zadawane pytania klientów

1. Czy możecie polecić mi odpowiednią płytkę kalibracyjną?

Odpowiedź: Płytka kalibracyjna ma zazwyczaj od 1/3 do 2 pola widzenia. Przedstawiamy jedynie sugestie. Konkretny zastosowany rozmiar zależy od faktycznego wykorzystania klienta.

2. Czy mogę dostosować rozmiar?

Odpowiedź: Tak, wystarczy dostarczyć rysunki w formacie CAD/CDR lub rysunki ręcznie rysowane, a my również możemy je dla Ciebie narysować bezpłatnie.

3. Jak długi jest czas dostosowywania?

Odpowiedź: Dostosowany czas wynosi zwykle 7-8 dni roboczych po dokonaniu płatności i potwierdzeniu rysunków. Konkretny czas przyjazdu różni się w zależności od różnych krajów i regionów.

4. Jak mogę zapłacić?

Odpowiedź: Posiadamy globalne konto do odbioru, które obsługuje wiele walut.
