1. Miłość i nienawiść do systemów z trzema zwierciadłami pozaosiowymi: maksymalna wydajność kontra otchłań montażowa Zalety systemów z trzema zwierciadłami pozaosiowymi są oczywiste: eliminują okluzję centralną, znacznie poprawiają funkcję przenoszenia modulacji (MTF) systemu i mają doskonałe możliwości korekcji aberracji. Jednak dla inżynierów montażu jest to niezwykle trudny „przeciwnik” do okiełznania:
◆ Koszmar stopni swobody: Typowy pozaosiowy system trzech zwierciadeł (zwierciadło główne, zwierciadło wtórne i zwierciadło trzeciorzędne) ma do 18 przestrzennych stopni swobody. Nawet niewielkie mimośrodowość, nachylenie lub rozstaw osiowy każdego elementu może spowodować połączenie i wytworzenie złożonych, nałożonych na siebie aberracji.
◆ Złożone przenoszenie odniesień: Tradycyjny montaż opiera się w dużej mierze na przenoszeniu wielopoziomowych odniesień mechanicznych. Od zwierciadła głównego do zwierciadła wtórnego, a następnie od zwierciadła wtórnego do zwierciadła trzeciorzędowego, każdy etap przejścia wprowadza kumulujące się błędy wynikające z obróbki i powtarzalnego pozycjonowania, przez co proces montażu przypomina „poszukiwanie na ślepo”.
◆ Ekstremalne uzależnienie od doświadczenia i czasu: w przeszłości konwergencja ładunku o wysokiej wydajności często wymagała od starszych inżynierów spędzania tygodni, a nawet miesięcy na wielokrotnym studiowaniu i debugowaniu. We współczesnym komercyjnym przemyśle kosmicznym, który wymaga „szybkiej dostawy i masowej produkcji”, model ten nie jest już zrównoważony.
Schemat ścieżki z trzema reflektorami poza osią
2. Rozwiązanie Zhixing: Osiągnięcie „redukcji wymiarów” podczas montażu i regulacji poprzez współdzielenie wspólnego odniesienia CGH dla zwierciadła pierwotnego i wtórnego. Aby wyeliminować zależność od złożonego przenoszenia odniesienia w tradycyjnym montażu i regulacji, Zhixing Optics proponuje bardziej nowoczesne podejście inżynieryjne: cyfrowe blokowanie względnych położeń zwierciadeł głównego i wtórnego na etapie produkcji za pomocą CGH (hologramu obliczeniowego). Bezpośrednio projektujemy fazy kompensacyjne zwierciadła głównego (PM) i zwierciadeł wtórnych (TM) na tym samym podłożu CGH, uzyskując zintegrowane odniesienia dla obu zwierciadeł za pomocą fotolitografii klasy półprzewodnikowej.
◆ Transformacja logiczna z 18 wymiarów do 6 wymiarów: Pierwotnie zwierciadła pierwotne, wtórne i TM miały po 6 stopni swobody, łącznie 18. Po zablokowaniu względnej zależności geometrycznej pomiędzy zwierciadłem głównym i TM za pomocą precyzyjnego CGH, te 12 stopni swobody zostaje „wyzerowanych” w optycznym odniesieniu. W przypadku całego zespołu pierwotnie złożone wyszukiwanie w całym systemie zostało uproszczone i ogranicza się jedynie do regulacji położenia zwierciadła wtórnego i ogólnego wyrównania systemu w zakresie 6 stopni swobody.
Schemat ścieżki optycznej CGH z trzema zwierciadłami poza osią
◆ Proces półprzewodnikowy zapewnia absolutną precyzję: dzięki zaawansowanemu sprzętowi fotolitograficznemu precyzja trawienia wzoru powierzchni CGH może osiągnąć poziom submikronowy. Oznacza to, że względna dokładność położenia pomiędzy trzema głównymi zwierciadłami jest określana na etapie przetwarzania CGH, a jej stabilność i precyzja znacznie przewyższają te osiągane w przypadku obróbki mechanicznej i pomiarów ręcznych.
Schemat ideowy ogólnego układu CGH z trójodwrotnym montażem poza osią
◆ Redukcja wymiarów z „Złożonego montażu i regulacji” do „Wykrywania kształtu powierzchni”: W tym trybie prace montażowe i regulacji są uproszczone w następujący sposób: o ile prążki kształtu powierzchni zwierciadła głównego i trzech lusterek są regulowane jednocześnie, ich względne pozycje przestrzenne automatycznie osiągają teoretyczną wartość projektową. Złożony proces montażu i regulacji zostaje bezpośrednio „sprowadzony” do trudności w wykryciu kształtu powierzchni dwóch lusterek.

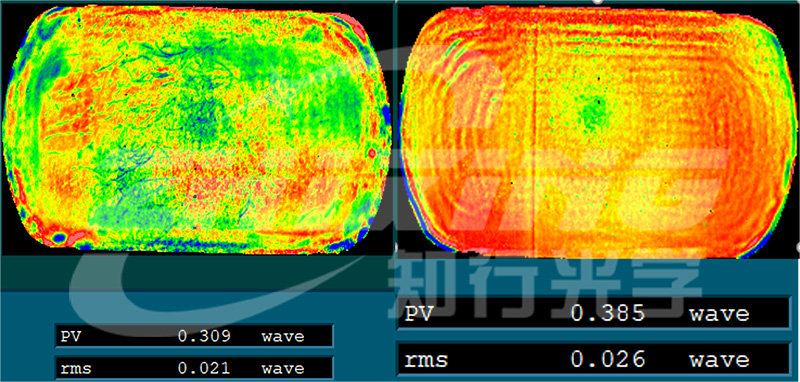

Wyniki konfiguracji i regulacji trzech głównych soczewek (po lewej: soczewka główna, po prawej: trzy soczewki).
3. Dlaczego komercyjne loty kosmiczne potrzebują tej „pewności”? W dzisiejszej branży, gdzie „masowa produkcja” i „szybkie tempo” to słowa kluczowe, wydajność jest podstawową przewagą konkurencyjną:
◆ Eliminacja polegania na osobistym doświadczeniu: Cyfrowe testy porównawcze standaryzują proces montażu i regulacji. Dopóki zwykły inżynier potrafi odczytać prążki interferencyjne i używać CGH, może skutecznie wykonać bardzo trudne zestrojenia, które wcześniej wymagały najlepszych ekspertów.
◆ Szybko skrócone cykle projektowe: Redukcja zakłóceń o 12 stopni swobody oznacza eliminację większości sprzężeń błędów. Proces montażu i regulacji zmienia się z „nieuporządkowanego wyszukiwania” na „zbieżność kierunkową”, skracając całkowity cykl montażu z tygodni do dni.
◆ Dostosowanie do spójności produkcji seryjnej: Każdy ładunek satelitarny wykorzystuje ten sam zestaw cyfrowych „szablonów głównych” współrzędnych, zapewniając wysoki stopień spójności wydajności ładunku. Stanowi to solidną podstawę technologiczną dla wielkoskalowych sieci konstelacyjnych w komercyjnych lotach kosmicznych. Wniosek: Na konkurencyjnej arenie komercyjnych lotów kosmicznych nie potrzebujemy już skrupulatnego wykonania „dzieł sztuki”, ale precyzji i wydajności „produktów przemysłowych”. Zhixing Optics, dzięki wspólnej technologii wzorcowej CGH, obniża barierę w precyzyjnym montażu i regulacji optyki, przyspieszając realizację projektu dzięki cyfrowym testom porównawczym. Zhixing Optics pomaga złożonym systemom optycznym osiągnąć wydajną pracę w pętli zamkniętej.
