Jako profesjonalny producent wysokiej jakości 4-calowej fotomaski, możesz mieć pewność, że kupisz 4-calową fotomaskę z naszej fabryki. Prawa własności intelektualnej, przełamujące monopol zagranicznych odpowiedników w tej technologii. W rozwoju płytek kalibracyjnych Zhixing utrzymuje długoterminową współpracę z wieloma znanymi przedsiębiorstwami w kraju i za granicą.
Zhixing ma bogate doświadczenie w produkcji 4-calowej fotomaski, posiadamy własną fabrykę przetwórstwa i produkcji, cena jest korzystna i wspieramy dostosowywanie różnych rozmiarów, zapewniając jednocześnie wysoką precyzję, aby spełnić wszystkie wymagania klientów, zapraszamy do konsultacji Nie mogę się doczekać współpracy z Tobą.
4-calowa fotomaska to bardzo ważne urządzenie w przemyśle optycznym, które wykorzystywane jest głównie w procesie produkcji i produkcji urządzeń optycznych. Zakres zastosowań wersji maskującej jest bardzo szeroki i obejmuje wiele dziedzin, takich jak elektronika, półprzewodniki, optyka i chemia. Technologia 4 Inch Photomask umożliwia produkcję szablonów z dokładnością do mikronów i wysokiej jakości, co stanowi ważne wsparcie dla rozwoju przemysłu optycznego.
W dziedzinie elektroniki wersja maski jest używana głównie do produkcji różnych elementów mikroelektronicznych w produktach elektronicznych, takich jak tranzystory, układy scalone, chipy LED i tak dalej. Dzięki technologii płytek maskujących można osiągnąć dokładność produkcji na poziomie mikronów, dzięki czemu proces produkcji komponentów elektronicznych jest bardziej wyrafinowany i wydajny, a także znacznie poprawia wydajność produkcyjną i jakość produktów przemysłu elektronicznego.
W branży półprzewodników 4-calowa fotomaska jest również niezbędnym urządzeniem. Układ półprzewodnikowy jest jednym z podstawowych elementów współczesnej nauki i technologii, a płyta maskująca jest niezbędnym narzędziem produkcyjnym w procesie produkcji chipa półprzewodnikowego. 4-calowa fotomaska może realizować „lokalne” przetwarzanie i rozwój chipów półprzewodnikowych, dzięki czemu produkcja chipów półprzewodnikowych jest bardziej wydajna i wyrafinowana, a także poprawia wydajność produkcyjną i jakość produktów w branży półprzewodników.
W przemyśle optycznym wersja z maską jest używana głównie do produkcji precyzyjnych urządzeń optycznych, takich jak panele słoneczne, optyczne folie ochronne i tak dalej. Technologia płytek maskujących może zapewnić precyzyjną kontrolę kształtu, rozmiaru, grubości i innych parametrów urządzenia optycznego, wytwarzać wysokiej jakości urządzenia optyczne i sprawiać, że przemysł optyczny staje się coraz silniejszy.
Technologia płytek maskujących jest również szeroko stosowana w chemii. W produkcji chemicznej płyta maskująca może osiągnąć precyzję na poziomie mikronów, produkcja wysokiej jakości materiałów kompozytowych, odczynników chemicznych i produktów farmaceutycznych oraz innych produktów wniosła istotny wkład w rozwój przemysłu chemicznego.
Podsumowując, zakres zastosowania płyty maskującej w przemyśle optycznym jest bardzo szeroki i może osiągnąć dokładność produkcyjną na poziomie mikronów, co sprzyja rozwojowi wysokiej jakości przemysłu optycznego. Wraz z ciągłym postępem nauki i technologii, technologia masek jest również stale aktualizowana i udoskonalana, zapewniając szerszą przestrzeń rozwojową dla przyszłego rozwoju przemysłu optycznego.
Funkcja:
Nazwa produktu
Dokładność (um)
materiał
Kolor
fotomaska
±1
Szkło/Kwarc
przezroczysty
fotomaska
±0,5
Szkło/Kwarc
przezroczysty
fotomaska
±0,15
Szkło/Kwarc
przezroczysty
fotomaska
±0,3
Szkło/Kwarc
przezroczysty
W tabeli pokazano tylko niektóre produkty, jeśli potrzebujesz innych produktów,
możesz skonsultować się z obsługą klienta

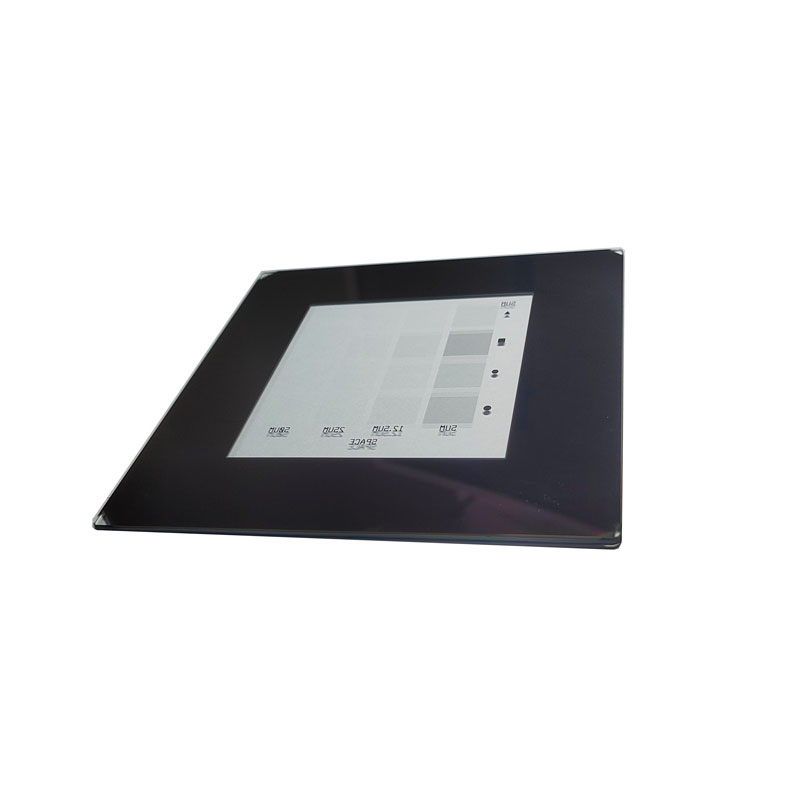

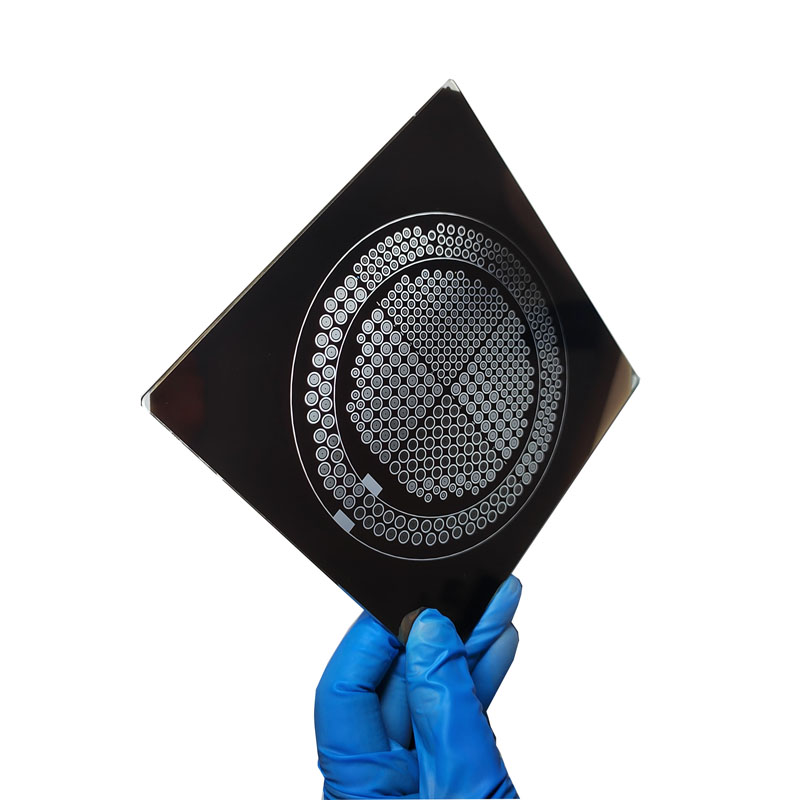

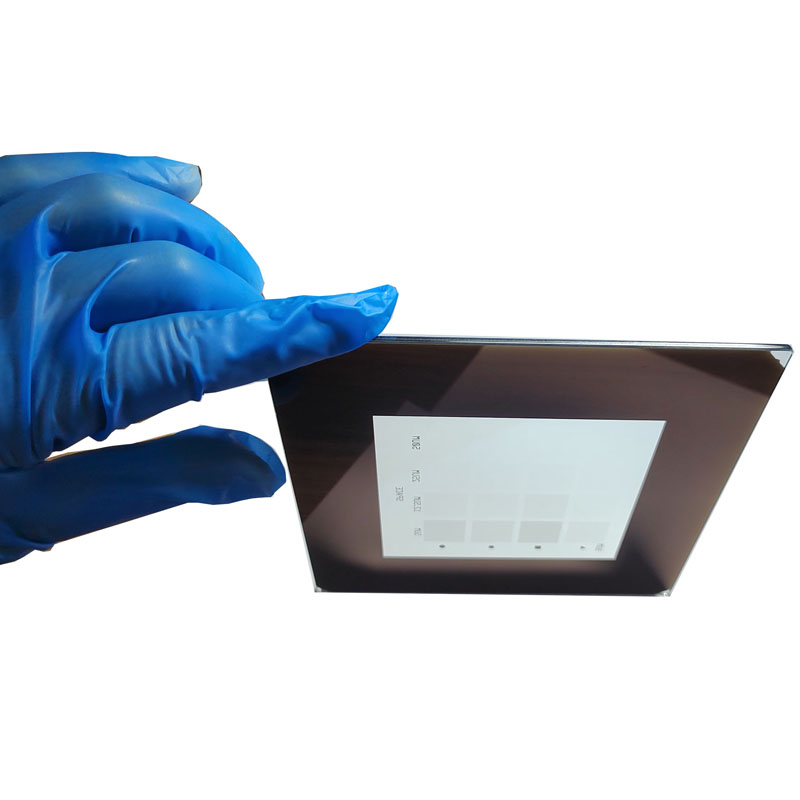

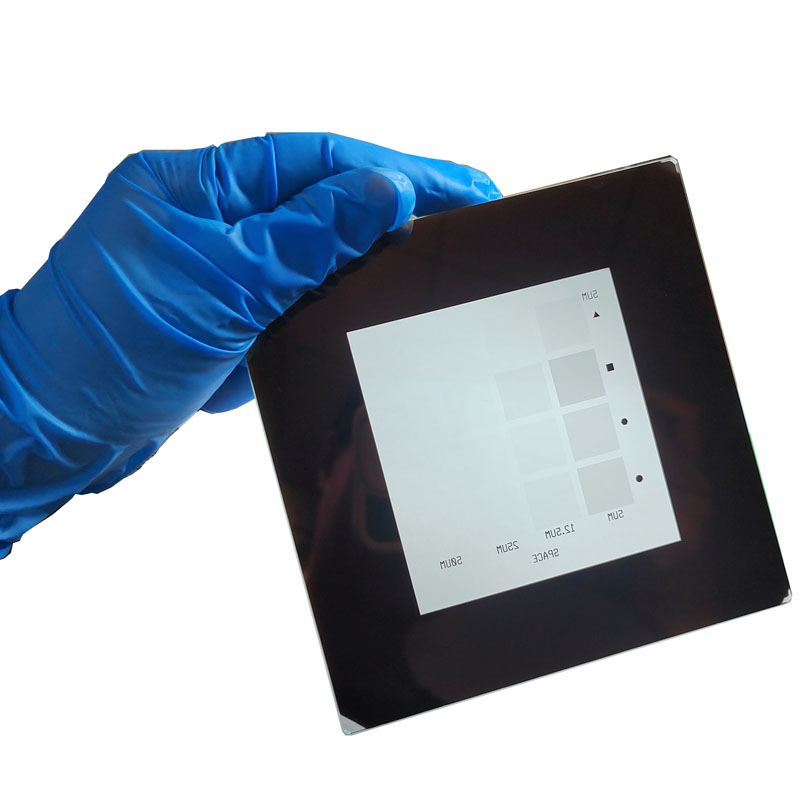

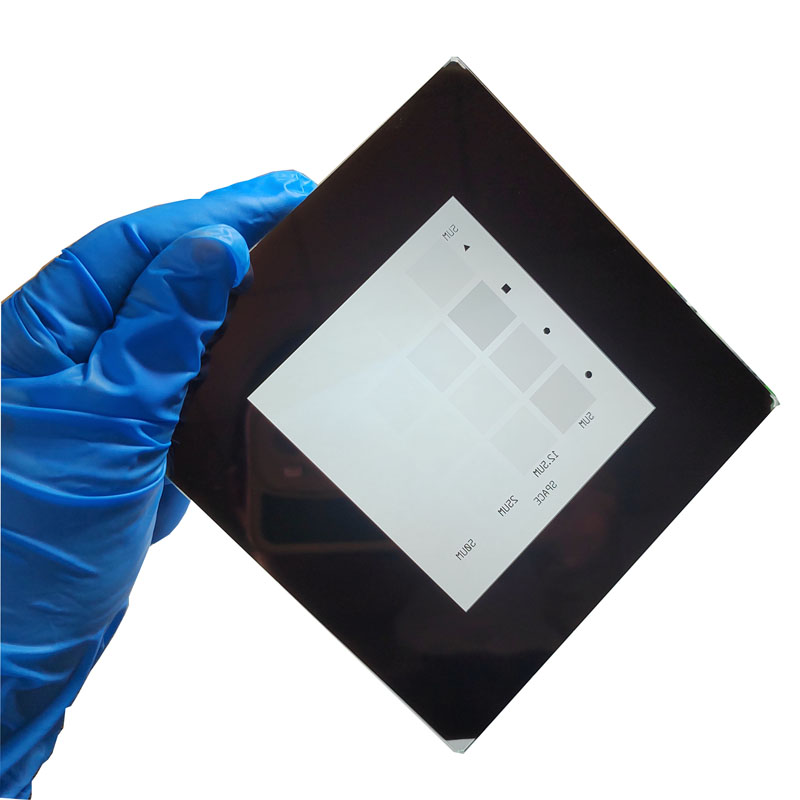

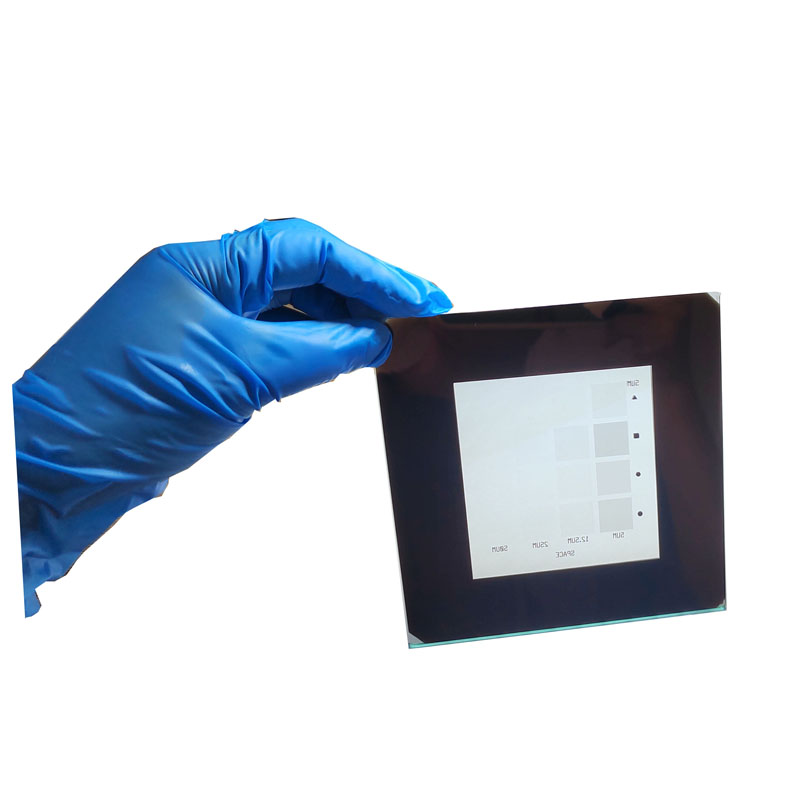

Fizyczna ekspozycja produktów do litografii ze szklanymi fotomaskami
proces tworzenia:
(1) Narysuj plik układu siatki maski (format GDS), który może zostać rozpoznany przez urządzenie generujące
2) Użyj maszyny do litografii bez maski, aby odczytać plik układu, wykonaj naświetlanie bezdotykowe (długość fali ekspozycji 405 nm) na pustej siatce za pomocą kleju i oświetl wymagany obszar wzoru na siatce, aby utworzyć fotomaskę w tym obszarze. (zwykle klej pozytywowy) ulega reakcji fotochemicznej
3) Po wywołaniu i utrwaleniu fotomaska w naświetlonym obszarze rozpuszcza się i odpada, odsłaniając znajdującą się pod nią warstwę chromu
4) Użyj roztworu do trawienia chromu do trawienia na mokro, wytraw odsłoniętą warstwę chromu, aby utworzyć obszar przepuszczający światło, a warstwa chromu zabezpieczona fotomaską nie zostanie wytrawiona, tworząc nieprzezroczysty obszar. W ten sposób na siatce tworzą się płaskie struktury o różnej przepuszczalności światła.
5) Jeśli to konieczne, użyj metody mokrej lub suchej, aby usunąć warstwę fotomaski z siatki i oczyścić siatkę.
W przypadku pytań dotyczących płytki do kalibracji obrazu maszynowego, linijki linii szkła optycznego, fotomaski lub cennika, zostaw nam swój e-mail, a my skontaktujemy się z tobą w ciągu 24 godzin.
