Nie pozwól, aby rozproszone światło zniszczyło Twoje paski: odsłaniamy sztukę filtrowania „częstotliwości nośnej” w projekcie CGH

„Dylemat wielozadaniowości” CGH: dlaczego istnieje światło rozproszone? Aby zrozumieć „częstotliwość nośną”, musimy najpierw zrozumieć założenie: sam CGH jest dyfrakcyjnym elementem optycznym. Kiedy skierujesz wiązkę światła na CGH, nie tylko wytworzy się pożądany stopień dyfrakcji. Ze względu na podstawowe prawa optyki fizycznej, wytworzy jednocześnie kilka „klonów”: rząd +1 (sygnał docelowy), którego potrzebujesz, rząd 0, który przechodzi prosto bez dyfrakcji, rząd -1, który odchyla się na drugą stronę i jeszcze wyższe rzędy...

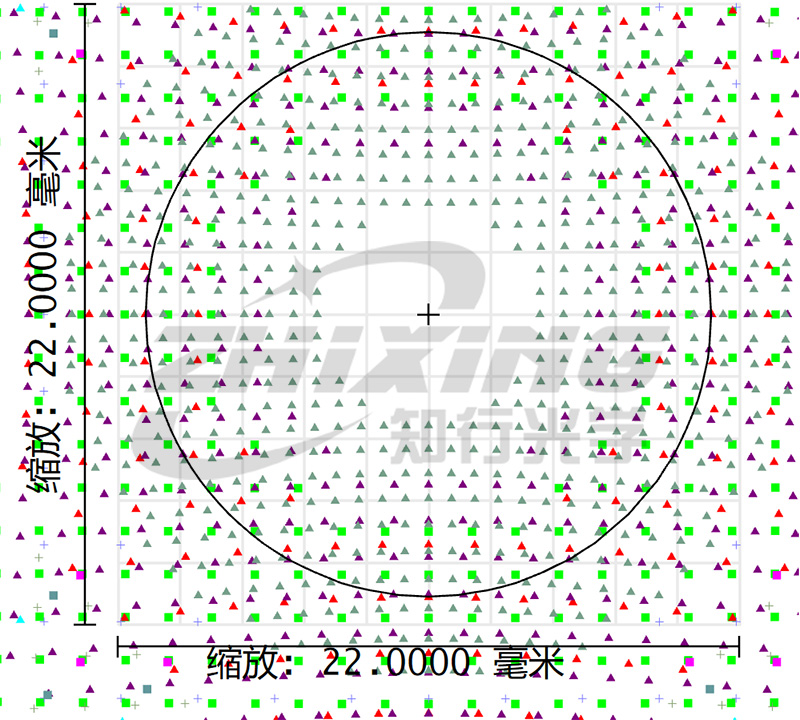

Rysunek 1. Światło o różnym rzędzie dyfrakcji (niebieski reprezentuje +1. rząd, reszta to światło rozproszone).

W idealnym projekcie tylko światło rzędu +1 przenosi informację o mierzonej powierzchni z powrotem do interferometru. Jednak w rzeczywistości porządki „pasożytnicze” 0 i -1 również wędrują bez celu po ścieżce optycznej. Po wejściu na ścieżkę optyczną pomiaru powodują zakłócenia światła rozproszonego. Rezultatem jest zmniejszony kontrast prążków interferencyjnych, rozmyte krawędzie, a czasem nawet nałożenie informacji o fałszywej fazie. Krótko mówiąc, rozmyte prążki często nie wynikają ze słabego światła, ale z nadmiernego hałasu. Co to jest „częstotliwość nośna”? Wprowadzenie częstotliwości nośnej ma rozwiązać ten konflikt „sygnału i szumu”. Możemy sobie wyobrazić rozkład fazowy CGH jako zakodowany diagram rejestrujący „informacje o kształcie mierzonej powierzchni”. „Częstotliwość nośna” to dodatkowy współczynnik pochylenia lub rozogniskowania nałożony na tę zakodowaną informację. Operacja ta brzmi abstrakcyjnie, ale jej cel jest bardzo czysty — dać użytecznemu sygnałowi docelowemu „nowe pomieszczenie” w dziedzinie częstotliwości przestrzennej. Pierwotnie sygnał docelowy i bezużyteczne światła rozproszone rzędu 0 i -1 są stłoczone razem i splątane w widmie częstotliwości. Bez względu na to, jak zablokujesz to przestrzennie, nie możesz go całkowicie zablokować. Kiedy jednak częstotliwość nośna zostanie nałożona na sygnał docelowy, jego widmo zostaje „przesunięte” do wyższego zakresu częstotliwości, tworząc w ten sposób odległość od stacjonarnych sygnałów zakłócających. To jest jak bycie na hałaśliwej imprezie, gdzie ty i twoi przyjaciele początkowo zagłuszacie hałas i nie słyszycie się nawzajem. Ale częstotliwość nośna przypomina dawanie tobie i twoim przyjaciołom określonego tonu o wysokiej częstotliwości; wy dwoje przejdziecie na ton, którego nikt inny nie używa do komunikacji, a otaczający hałas o niskiej częstotliwości natychmiast stanie się możliwym do odfiltrowania tłem.

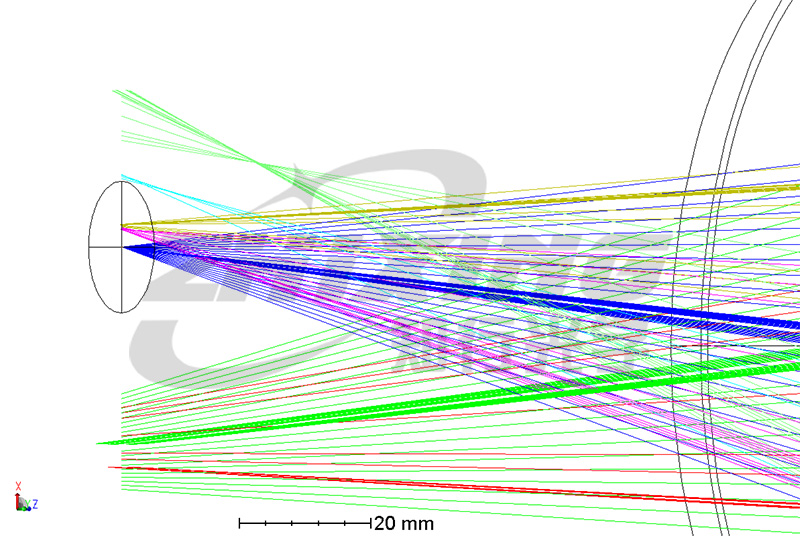

Rysunek 2. Separacja rzędów według nachylonej częstotliwości nośnej

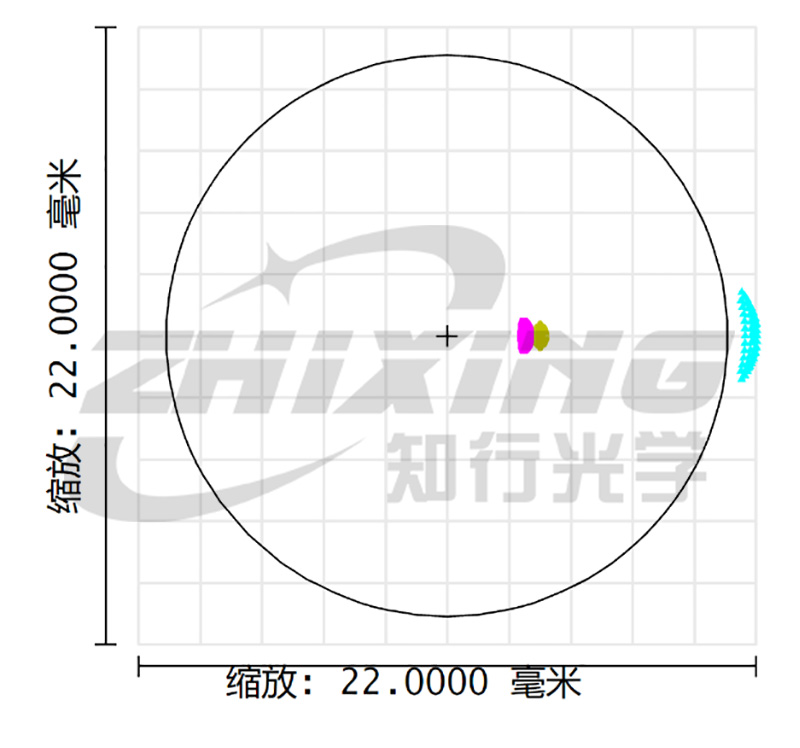

Rysunek 3. Rozdzielenie poziomów według częstotliwości nośnej rozogniskowania

Po rozdzieleniu sygnałów zakłócających i docelowych w widmie, późniejsze filtrowanie przestrzenne może w czysty i skuteczny sposób „utrzymywać rozproszone światło na zewnątrz”. Sztuka filtrowania: nie im mocniejsza, tym lepsza, ale w sam raz. To sztuka równowagi, polegająca na znalezieniu „właściwego” momentu. Jeśli częstotliwość nośna jest zbyt niska, widma sygnałów zakłócających i docelowych w dalszym ciągu nakładają się, tworząc splątany bałagan, co skutkuje awarią filtrowania i rozmytymi prążkami. Jeśli częstotliwość nośna jest zbyt wysoka, widmo jest wystarczająco oddzielone, ale prowadzi to do niezwykle wąskich szerokości linii w CGH, co stawia niezwykle rygorystyczne wymagania w zakresie precyzji wytwarzania mikro-nano. Oznacza to nie tylko gwałtowny wzrost trudności w produkcji, ale także poważny wpływ na skuteczność dyfrakcji rzeczywistego CGH. W idealnym projekcie większość energii skupia się w rzędzie +1, ale jeśli częstotliwość nośna jest zbyt wysoka, nawet niewielkie odchylenie w procesie produkcyjnym może spowodować wyciek światła do innych rzędów, znacznie zmniejszając intensywność sygnału. Gdzie leżą prawdziwe umiejętności projektowania? W znalezieniu „minimalnej efektywnej częstotliwości nośnej”. Dobry projekt nie polega na losowym pobieraniu wartości z oprogramowania do rysowania; chodzi o dokładne obliczenie, jak zminimalizować nałożoną częstotliwość nośną, zapewniając jednocześnie czystą separację wszystkich zakłócających rzędów dyfrakcji. Osiągnięcie czystej separacji przy małej częstotliwości nośnej gwarantuje zarówno kontrast prążków, jak i ostrość, bez wywierania nadmiernego nacisku na późniejszą produkcję i procesy. Praktyczna sugestia dla użytkowników CGH: Jako użytkownik CGH nie musisz samodzielnie rozwiązywać skomplikowanych równań częstotliwości nośnej, ale to nie znaczy, że nie możesz kontrolować wyników detekcji u źródła. Jeśli podczas testów CGH często wykazuje rozmyte prążki, słaby kontrast lub regularne szumy tła, po wykluczeniu problemów ze ścieżką optyczną i środowiskiem, możesz poprosić projektanta lub dostawcę CGH o raport z analizy ilościowej separacji rzędów dyfrakcyjnych. Raport ten jasno powie Ci: w ramach obecnego projektu częstotliwości nośnej, dokąd przenoszone są poszczególne porządki zakłócające, jaka jest ich odległość widmowa od sygnału docelowego i czy można je skutecznie blokować przez filtr przestrzenny. Za pomocą tego raportu można określić, czy projekt „filtrowania” CGH jest niezawodny. Wreszcie, w dążeniu do precyzji na poziomie nanometrów w interferometrii, różnica między „wyraźnym widzeniem” a „niewyraźnym widzeniem” często polega na odrobinie pomysłowości projektowej. Częstotliwość nośna odgrywa rolę podobną do skromnego technika oświetlenia w wielkim spektaklu precyzyjnych testów — nie określa ona zawartości obrazu, ale określa jego czystość. Gdy następnym razem zobaczysz standardowy interferogram z ostrymi konturami i całkowicie czarnym tłem, pamiętaj, że to nie tylko zwycięstwo dokładności powierzchni, ale także piękna sztuka filtrowania częstotliwości.
