Fotomaski filmowe odgrywają kluczową rolę w nowoczesnej produkcji optycznej, modelowaniu półprzewodników, opracowywaniu płytek PCB i różnych procesach mikroprodukcji. Służą jako precyzyjne nośniki wzorów, umożliwiające dokładne obrazowanie za pomocą światła lub trawienie na różnych podłożach. W tym artykule wyjaśnię, jak aFilmowa Fotomaskadziała, dlaczego jest to ważne i z jakich parametrów technicznych powstają nasze rozwiązaniaNingbo Zhixing Optical Technology Co., Ltd.niezawodny. W całym tekście zachowano przejrzystą strukturę, łatwy do odczytania język i profesjonalną głębię.

Co sprawia, że ​​fotomaska ​​filmowa jest kluczowym narzędziem w wytwarzaniu mikrowzorów?

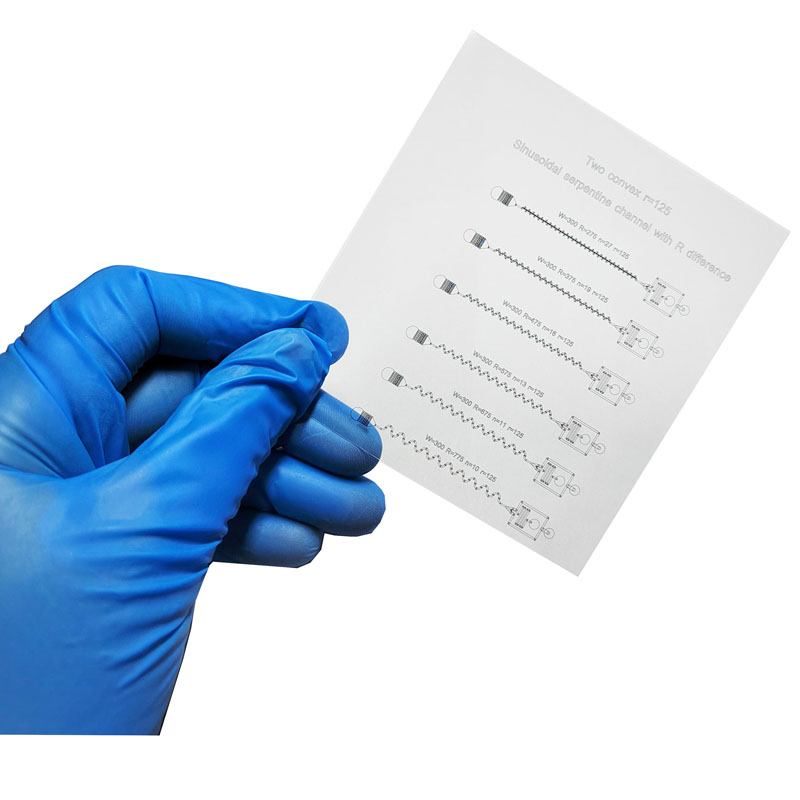

A Filmowa Fotomaskato klisza fotograficzna zawierająca wzory o dużej gęstości, używana do przenoszenia obrazów na płytki, szkło lub podłoża PCB. Zapewnia, że ​​zamierzone mikrostruktury pozostają ostre, spójne i powtarzalne. Kiedy światło przechodzi przez fotomaskę, naświetlony wzór jest precyzyjnie odwzorowywany na warstwie fotorezystu znajdującej się poniżej, umożliwiając masową produkcję z dużą dokładnością.

Jego znaczenie rośnie, ponieważ branże wymagają coraz bardziej rygorystycznych tolerancji, krótszych cykli produkcyjnych i lepszej jakości mikroobrazowania.

W jaki sposób fotomaski filmowe poprawiają dokładność i wydajność produkcji?

Fotomaski filmowe zwiększają dokładność, redukują błędy procesu i umożliwiają powtarzalne mikrowzorowanie. Są szeroko stosowane w:

• Prototypowanie półprzewodników

• Obrazowanie układu PCB

• Konstrukcja chipa mikroprzepływowego

• Kalibracja przyrządu optycznego

• Transfer wzoru cienkiej linii

• Produkcja paneli wystawowych

Utrzymując jednolitą gęstość, ostrość krawędzi i dokładność wymiarową, znacznie zmniejszają zniekształcenia wzoru i poprawiają wydajność produkcji.

Jakie są kluczowe dane techniczne naszej fotomaski filmowej?

Poniżej znajdują się podstawowe parametry dostarczone przezNingbo Zhixing Optical Technology Co., Ltd., zapewniając profesjonalną jakość:

Lista specyfikacji produktu

• Rodzaj materiału:Folia na bazie halogenku srebra lub poliestru o wysokiej rozdzielczości

• Rezolucja:Obrazowanie w rozdzielczości do 20 000 dpi

• Zakres gęstości:Dmax 3,5 – 5,0 (konfigurowalny)

• Tolerancja szerokości linii:±5 μm do ±10 μm

• Grubość folii:0,10 mm – 0,18 mm

• Dokładność wzoru:±0,01 mm

• Maksymalny rozmiar:Do 1000×1200 mm

• Ochrona powierzchni:Powłoka odporna na zarysowania i antystatyczna

• Obszary zastosowań:Półprzewodniki, PCB, mikrooptyka, obróbka precyzyjna

Tabela parametrów technicznych

Specyfikacje te zapewniają precyzję na skalę przemysłową i laboratoryjną, zapewniając stabilną wydajność w różnych środowiskach obrazowania.

Dlaczego wysokiej jakości fotomaski filmowe są ważne w produkcji?

Stosowanie fotomasek foliowych klasy premium niesie ze sobą kilka korzyści:

• Wysoka precyzja:Dokładna definicja linii dla mikrostruktur

• Ekonomiczne:Niższy koszt produkcji w porównaniu do fotomasek szklanych

• Elastyczny i szybki:Szybka realizacja prototypów i wzorów niestandardowych

• Stabilna wydajność:Stała ekspozycja i zmniejszone zniekształcenia

• Szeroka kompatybilność:Nadaje się do systemów naświetlania UV, LED i laserowych

W branżach, w których mikroskopijna dokładność decyduje o wydajności, warto wybrać niezawodnego dostawcę fotomasek, npNingbo Zhixing Optical Technology Co., Ltd.staje się niezbędne.

Jak sprawdzają się fotomaski filmowe podczas rzeczywistego użytkowania?

Fotomaska ​​filmowa stosowana w systemach obrazowania zapewnia:

• Wyraźne i ostre krawędzie

• Wysoki kontrast podczas ekspozycji

• Stabilny transfer wzoru nawet przy długotrwałym użytkowaniu

• Niski poziom błędów w powtarzalnym przetwarzaniu

Jego wydajność bezpośrednio wpływa na wydajność, funkcjonalność obwodu i klarowność komponentów optycznych.

Często zadawane pytania dotyczące fotomaski filmowej

1. Co to jest fotomaska ​​filmowa i jak się ją stosuje?

Fotomaska ​​filmowa to wzorzysta folia używana do przenoszenia obrazów lub mikrolinii podczas procesów naświetlania. Działa poprzez blokowanie lub przepuszczanie światła w określonych obszarach, umożliwiając dokładną replikację wzoru na płytkach, płytkach PCB lub podłożach optycznych.

2. Dlaczego powinienem wybrać fotomaskę filmową zamiast szklanej?

Fotomaska ​​filmowa jest tańsza, szybsza w produkcji i idealna do prototypowania lub produkcji o średniej dokładności. Zapewnia wysoką rozdzielczość i doskonałą gęstość, zachowując jednocześnie elastyczność w przypadku niestandardowych projektów.

3. Jak długo wytrzymuje codzienna produkcja Fotomaski Filmowej?

Zależy to od warunków użytkowania, ale wysokiej jakości fotomaski firmy Ningbo Zhixing Optical Technology Co., Ltd. zapewniają dużą trwałość, stabilne wymiary i minimalne zarysowania, zapewniając długotrwałe użytkowanie.

4. Czy fotomaska ​​filmowa może uzyskać bardzo cienkie wzory linii?

Tak. Dzięki rozdzielczości do 20 000 dpi i szerokości linii tak małej jak 25 μm, fotomaska ​​filmowa zapewnia doskonałą precyzję mikrolinii, odpowiednią do wymagających zastosowań optycznych i elektronicznych.

Skontaktuj się z nami

W przypadku niestandardowych rozwiązań Film Photomask, konsultacji technicznych lub wyceny zbiorczej, nie krępuj siękontakt Ningbo Zhixing Optical Technology Co., Ltd.Nasz profesjonalny zespół zapewnia szybką reakcję, stabilną jakość i niezawodną współpracę.
