I. Tradycyjna inspekcja: uwięziona pomiędzy „płytkami testowymi” a „liniami”
Przez długi czas kontrola kształtu powierzchni soczewek cylindrycznych opierała się głównie na następujących tradycyjnych metodach, ale są one coraz bardziej nieadekwatne do wymagań współczesnego przemysłu precyzyjnego:
1. Metoda płytki testowej: Ta starożytna metoda opiera się na wykwalifikowanych technikach obserwujących prążki interferencyjne (pierścienie Newtona). Ponieważ jest to pomiar kontaktowy, łatwo zarysowuje kosztowną powierzchnię soczewki; co więcej, próbka może jedynie zapewnić ocenę jakościową, nie jest w stanie dostarczyć ilościowych danych o cyfrowym kształcie powierzchni w skali poniżej nanometra i nie może zaspokoić potrzeb powierzchni asferycznych i cylindrycznych.
2. Skanowanie konturów: kosztowna gra typu „punkt-linia” i wąskie gardło wydajności
Skanowanie konturu kontaktu (reprezentatywny sprzęt: Panasonic UA3P)
Bezkontaktowe skanowanie konturów (reprezentatywny sprzęt: LUPHOScan, DUI, Holandia)
Podstawowy problem: drogi sprzęt powodujący nadmierne obciążenie amortyzacją małych producentów przetwórstwa.
II. Rozwiązanie CGH: „Doskonały punkt odniesienia” w zakresie obniżania wymiarów
Rozwiązując powyższe problemy, rozwiązanie inspekcyjne Cylindrical CGH (cylindryczna soczewka standardowa) firmy Zhixing Optics oferuje procesorom wysoce opłacalną opcję z zaletami wysokiej precyzji, niskich kosztów i wysokiej wydajności.
1. Dokładność wykrywania poniżej nanometra
Podstawową logiką CGH jest wykorzystanie zasady dyfrakcji holograficznej do precyzyjnego „skręcenia” standardowego czoła fali (płaskiego lub sferycznego) emitowanego przez interferometr w cylindryczny czoło fali, które idealnie pasuje do mierzonej powierzchni cylindrycznej. Dzięki tej detekcji „zerowej kompensacji” pierwotnie złożony pomiar asferycznych powierzchni cylindrycznych staje się tak prosty i intuicyjny, jak sprawdzanie zwierciadła płaskiego. Zhixing Optics, dzięki zoptymalizowanym procesom trawienia, może kontrolować błąd produkcyjny samego CGH do poziomu nm, zapewniając klientom najwyższą dokładność wykrywania.
2. Pełne pole, pożegnanie z „Ślepymi ludźmi i słoniem”
W przeciwieństwie do profilometrów, kontrola CGH jest bezkontaktowa. W polu widzenia interferometru wyraźnie widać ogólny kształt powierzchni cylindrycznego zwierciadła, lokalne defekty, a nawet drobne zniekształcenia wzdłuż długiej osi.
3. Szybkie dopasowanie i redukcja kosztów
Unikalna „technologia hybrydowego przetwarzania CGH” firmy Zhixing Optics integruje znaczniki wyrównania typu amplitudowego o wysokim kontraście na podłożu CGH. Sprowadza to do drugiego poziomu niezwykle żmudny proces dopasowywania interferometru i CGH. W połączeniu z opracowanymi przez nas urządzeniami do szybkiej kontroli, osiąga wydajność ręczną UPH 60 (60 sztuk na godzinę), znacznie zmniejszając koszt kontrolowanej sztuki.
III. Jedność wiedzy i działania: głęboko zakorzeniona siła w inspekcji soczewek cylindrycznych
W Zhixing Optics głęboko rozumiemy wysiłek badawczy i wartość przemysłową stojącą za każdą cylindryczną soczewką. Aby całkowicie wypełnić ostateczną lukę między „projektem laboratoryjnym” a „masową produkcją przemysłową”, firma Zhixing Optics stworzyła kompleksową fosę technologiczną w dziedzinie cylindrycznych CGH:
1. Pełny zakres specyfikacji, przesuwanie limitów parametrów
Aby dostosować się do różnych potrzeb, od mikro-nano optyki po kamery kosmiczne o dużej aperturze, firma Zhixing Optics stworzyła standaryzowaną bibliotekę serii produktów. Oferujemy pełną gamę rozmiarów podłoży, w tym 2-calowe, 3-calowe, 4-calowe, 6-calowe, a nawet 9-calowe. Jeśli chodzi o kluczowe parametry optyczne, cylindryczny CGH firmy Zhixing Optics może osiągnąć minimalną wartość Fno wynoszącą 0,7, co z łatwością może sprostać wyzwaniom testowym związanym z dużą aperturą numeryczną i asferycznymi zwierciadłami cylindrycznymi o dużym nachyleniu, wypełniając lukę w krajowych ultraszybkich testach zwierciadeł cylindrycznych.

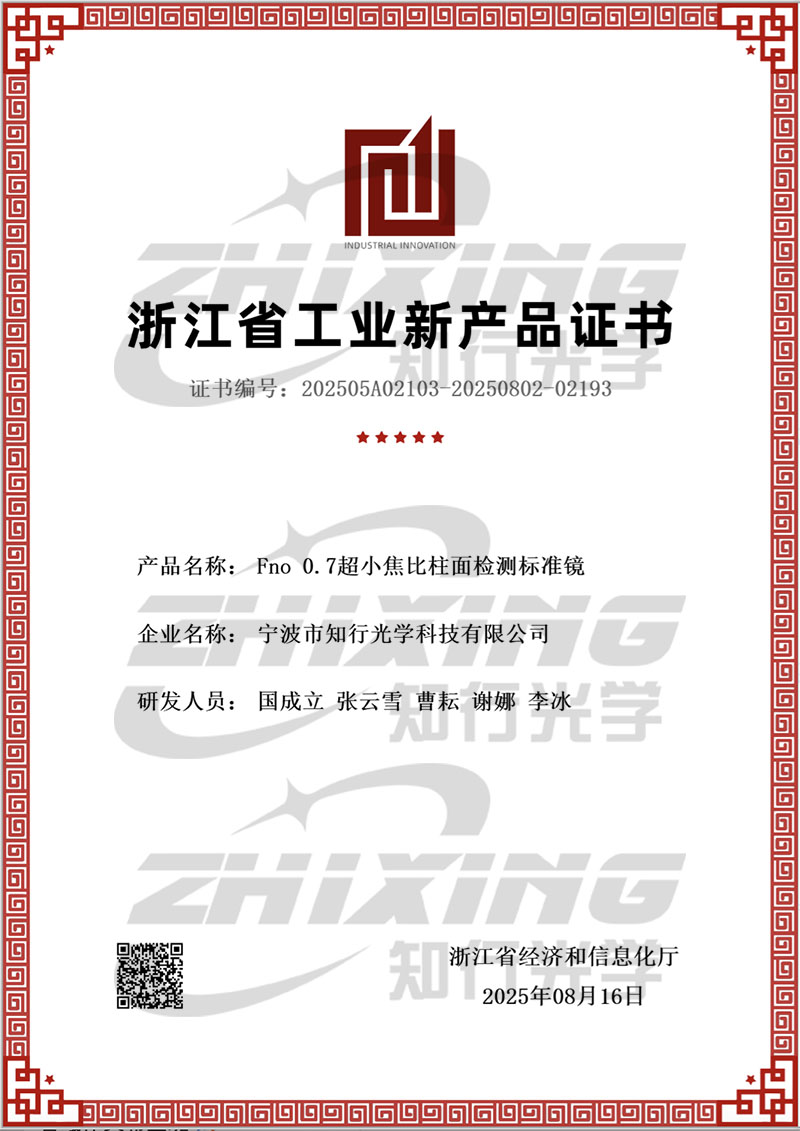

Certyfikat Nowego Produktu Przemysłowego
2. Cyfrowe wzmocnienie pozycji: samodzielnie opracowane narzędzie selekcji
Jak w obliczu złożonych parametrów asferycznych szybko znaleźć najlepiej pasujący CGH? Firma Zhixing Optics opracowała dedykowane narzędzie doboru online dla cylindrycznych CGH. Użytkownicy muszą jedynie wprowadzić promień krzywizny obiektywu i efektywną aperturę, a wybór następuje w ciągu kilku sekund. To znacznie zmniejsza koszty komunikacji na wczesnych etapach projektu.

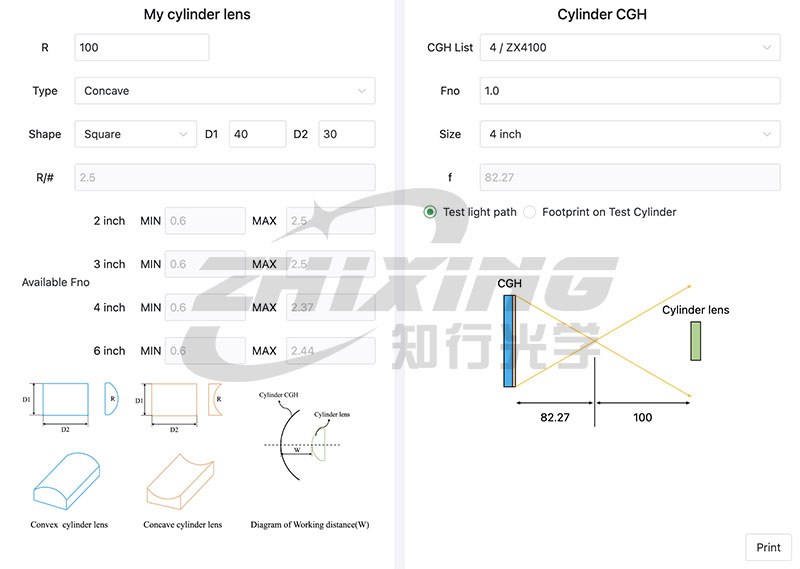

Cylindryczny interfejs wyboru CGH
3. Dostawa w pętli zamkniętej: pełnowymiarowy, precyzyjny system mocowania i mocowania do regulacji
Dokładny pomiar opiera się na dokładnym ustawieniu. Do cylindrycznych zastosowań CGH firma Zhixing Optics nie tylko zapewnia „skalę”, ale także opracowuje kompletne rozwiązanie sprzętowe:
Dedykowane sześciowymiarowe urządzenie do regulacji CGH: To urządzenie posiada możliwości regulacji na poziomie mikronów z sześcioma stopniami swobody (6-DOF), umożliwiając precyzyjne współosiowe ustawienie pomiędzy CGH a osią optyczną interferometru.

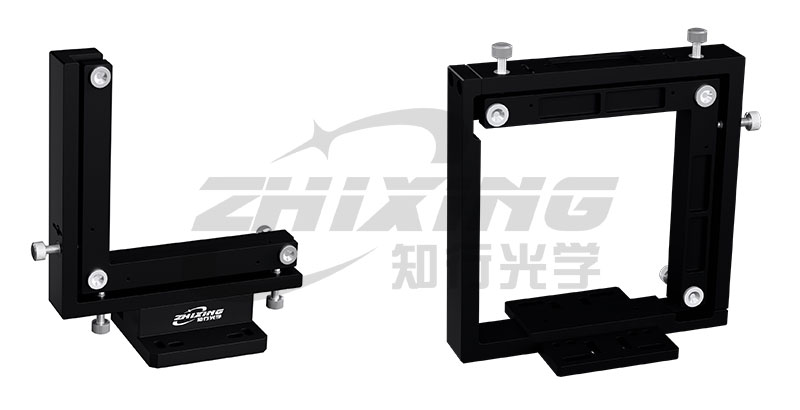

Wielowymiarowa ramka regulacyjna (wysokość światła 145mm po lewej stronie, wysokość światła 108mm po prawej stronie)
Uchwyt mocujący do soczewek cylindrycznych: Zaprojektowaliśmy bardzo stabilny, dedykowany zacisk do specjalnej geometrii soczewek cylindrycznych, zapewniający zminimalizowanie naprężeń działających na soczewkę podczas procesu kontroli oraz umożliwiający szybkie i powtarzalne pozycjonowanie.

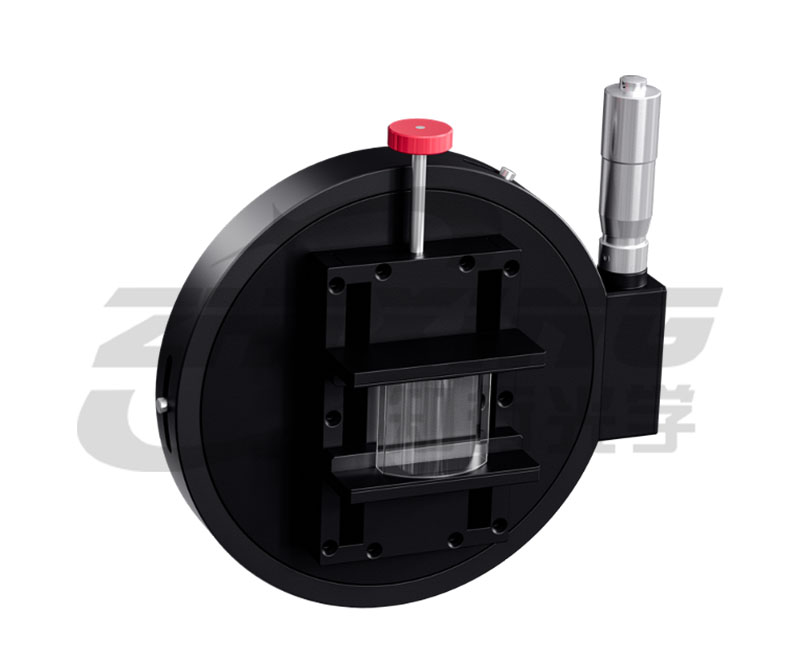

Cylindryczny uchwyt mocujący
Wysoce wydajna współpraca: w połączeniu z holograficznymi znakami wyrównania na CGH, ten system narzędzi modularyzuje i standaryzuje wcześniej uciążliwy proces montażu i regulacji, zapewniając naprawdę szybkie działanie od rozpakowania do wyprowadzenia danych.
Wniosek
W Zhixing Optics głęboko rozumiemy wartość przemysłową kryjącą się za każdym precyzyjnym lustrem cylindrycznym. Aby całkowicie usprawnić proces od „projektu laboratoryjnego” do „produkcji masowej”, nie tylko zapewniamy cylindryczne CGH na poziomie poniżej nanometra, ale także wykorzystujemy nasze samodzielnie opracowane narzędzia doboru i dojrzałe zintegrowane rozwiązania optomechaniczne, aby zaoferować pełną usługę w zamkniętej pętli, od wyboru rozwiązania i precyzyjnych narzędzi regulacyjnych po pomoc w zaciskaniu. Zhixing Optics to nie tylko producent precyzyjnych wag, ale także Twój wysokiej jakości partner w pokonywaniu wyzwań związanych z inspekcją cylindryczną, pomagający dokładnie odtworzyć każde czoło fali.
