I. Kontrola powierzchni płaskich i sferycznych: kamień węgielny precyzyjnej optyki
Kontrola powierzchni płaskich i sferycznych stanowi „siłę stabilizującą” systemów optycznych, a podstawowymi wymaganiami są najwyższa absolutna dokładność i odporność na zakłócenia.
1. Bezpośrednia kontrola czoła fali (interferometria)
● Interferometr Fizeau:
○ Zasada: Interferencja wspólnej ścieżki, zwierciadło standardowe i zwierciadło testowane mają tę samą ścieżkę optyczną.
○ Zalety: Niezwykle wysoka dokładność. Ze względu na duże nakładanie się ścieżek światła referencyjnego i pomiarowego, resztkowe aberracje w systemie można w naturalny sposób wyeliminować.
○ Ograniczenia: Tradycyjna interferometria z przesunięciem fazowym jest niezwykle wrażliwa na wibracje, co wymaga rygorystycznej izolacji drgań i kontroli temperatury.

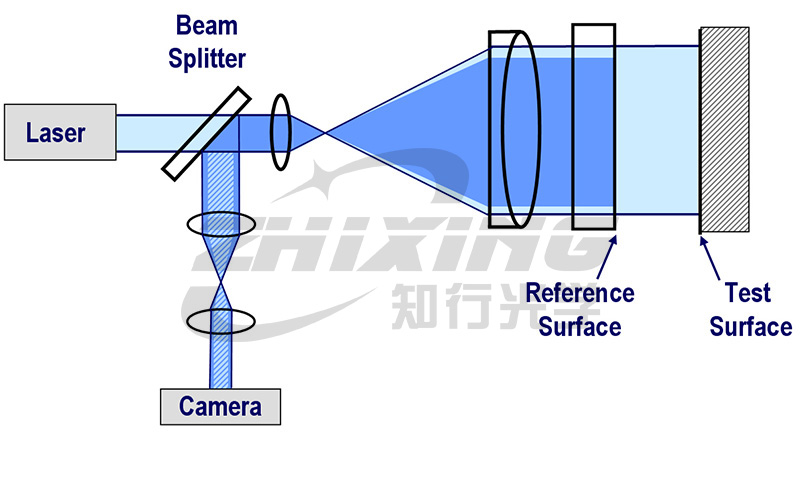

Schemat ścieżki optycznej interferometru Fizeau
●Interferometr dynamiczny (typ odporny na wstrząsy sejsmiczne):
○Zasada: Przestrzenne przesunięcie fazowe osiąga się w obrębie pojedynczej klatki przy użyciu układu polaryzatorów, jednocześnie uzyskując obrazy wielu różnic fazowych w celu realizacji natychmiastowego pomiaru rezystancji sejsmicznej.
○Zalety: Natychmiastowa odporność sejsmiczna, wybawienie w przypadku monitorowania online w komorach próżniowych, środowiskach o wysokiej i niskiej temperaturze oraz hałaśliwych budynkach fabrycznych.
○Wady: Nieczęsty błąd ścieżki optycznej. Ścieżki światła odniesienia i światła pomiarowego są oddzielone i dryfu systemu nie można anulować; co więcej, dzięki obrazowaniu opartemu na klatkach, jego rozdzielczość poprzeczna wynosi tylko 1/4 rozdzielczości tradycyjnych interferometrów, co utrudnia wychwycenie błędów pośrednich o wysokiej częstotliwości.

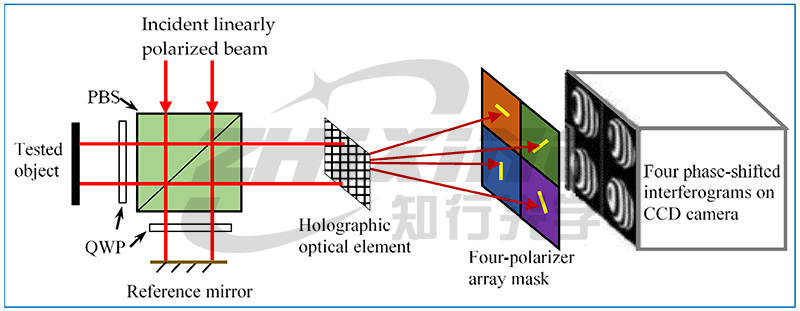

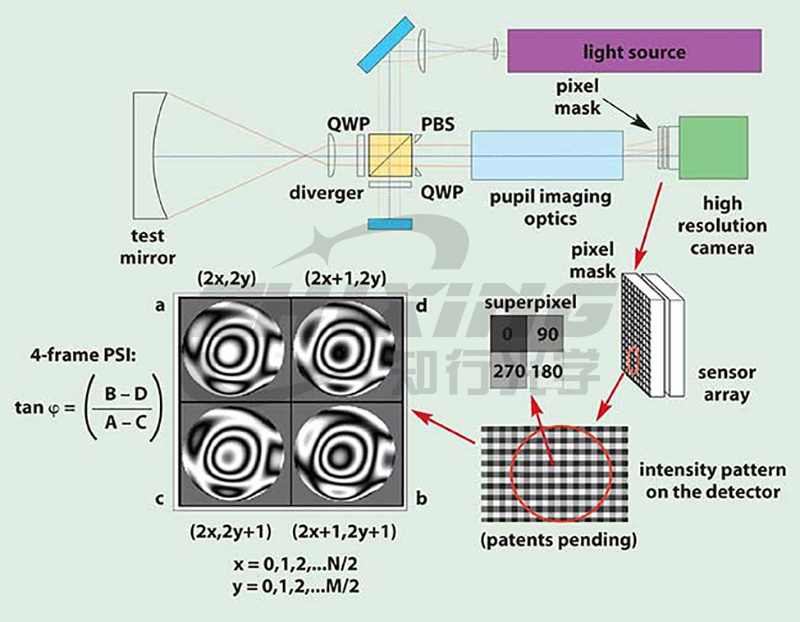

Zasada działania interferometru dynamicznego
2. Wykrywanie zboczy (metoda różnicowa)
● Shack-Hartmann:
○ Zasada: Czoło fali jest segmentowane i obrazowane przy użyciu układu mikrosoczewek. Nachylenie czoła fali oblicza się na podstawie przesunięcia plamki świetlnej względem pozycji odniesienia, rekonstruując w ten sposób kształt powierzchni.
○ Zalety: Niezwykle duży zakres dynamiki, brak konieczności stosowania spójnego źródła światła, zwarta konstrukcja.
○ Ograniczenia: Rozdzielczość przestrzenna jest ograniczona gęstością apertury mikrosoczewki, a dokładność bezwzględna jest stosunkowo niska (około 1/50 lambda).

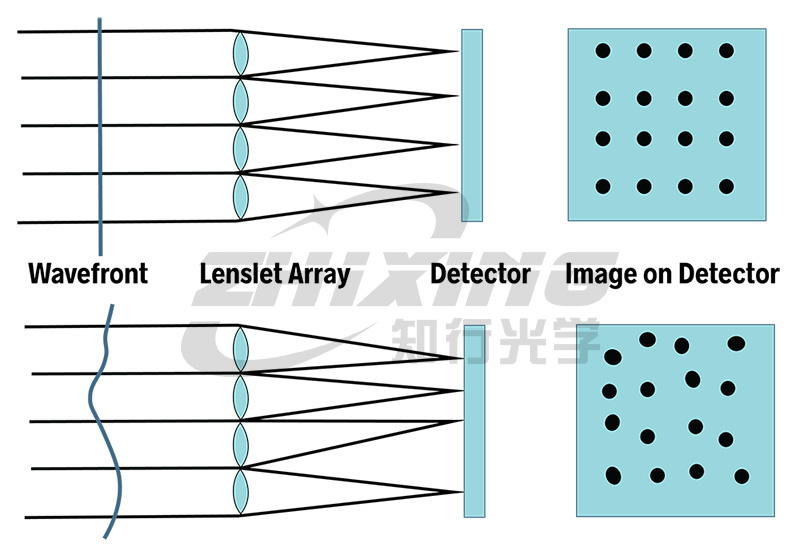

Zasada działania Hartmanna
● Interferencja poprzeczna (LSI):
○ Zasada: Zakłócanie niewspółosiowości czoła fali w celu uzyskania informacji różnicowej (nachyleniu) czoła fali.
○ Zalety: Nie jest wymagane światło referencyjne, ma właściwości wspólnej ścieżki i doskonałą odporność na wibracje. Powszechnie stosowany do kalibracji czoła fali na miejscu w przypadku wyjątkowo krótkich fal (takich jak EUV) lub systemów wysoce zintegrowanych.
○ Ograniczenia: Jako pomiar różnicowy rekonstrukcja czoła fali w dużym stopniu zależy od algorytmu całkującego, a dokładność jest ograniczona wielkością ścinania. Jest zwykle używany jako rozwiązanie kalibracyjne na poziomie systemu.
Zasada działania interferometru ścinania poprzecznego
II. Testowanie powierzchni asferycznych: od kompensacji geometrycznej po techniki dyfrakcyjne
Istotą badania powierzchni asferycznych jest „uproszczenie”, polegające na przekształceniu złożonych asferycznych frontów falowych w łatwo mierzalne kule lub płaszczyzny za pomocą metod kompensacyjnych.
1. Bezpośrednie testowanie czoła fali (zakłócenia kompensacji punktu zerowego)
● Testowanie punktu zerowego:
○ Zalety: Samokolimacja optyki geometrycznej, prosta droga optyczna, niski koszt.
○ Ograniczenia: Słabe uogólnienie; ograniczone do powierzchni kwadratowych; nie radzi sobie z powierzchniami asferycznymi lub o dowolnym kształcie wyższego rzędu.

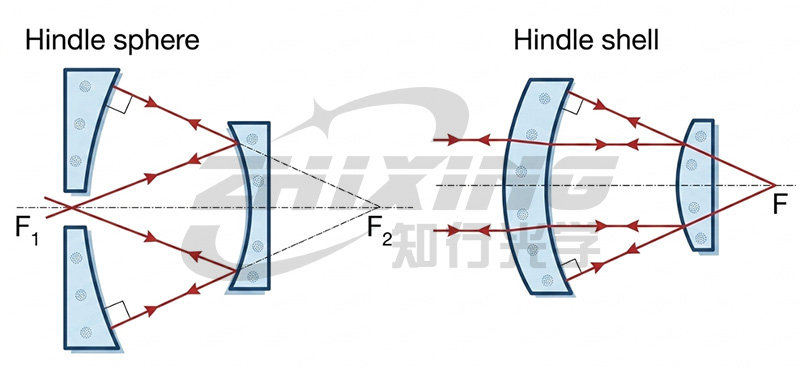

Zasada działania wykrywania bezobrazowego
● Kompensatory refrakcyjne (takie jak kompensatory Offnera):
○ Zalety: Dojrzała technologia, odpowiednia do konwencjonalnych powierzchni asferycznych o dużej średnicy.
○ Ograniczenia: Niezwykle złożony proces produkcyjny i delikatny montaż/regulacja. Odchylenie poza osią musi być ściśle kontrolowane; nawet drobne błędy montażowe mogą wprowadzić poważne aberracje współosiowe, zakłócając określenie kształtu powierzchni.

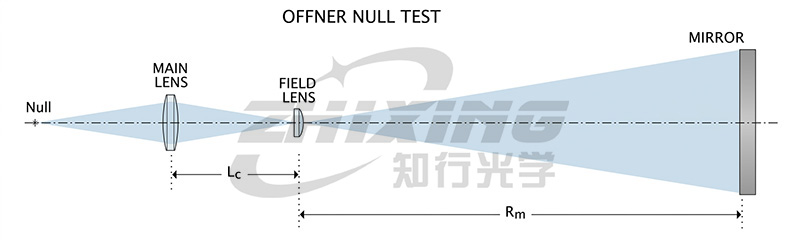

Zasada działania kompensatora refrakcji
● Holografia obliczeniowa(CGH):
○ Zalety: Uniwersalna kompensacja. Może integrować funkcje wyrównywania, przekształcając żmudne fizyczne wyrównywanie na miejscu w wyrównanie geometryczne wspomagane oprogramowaniem, skutecznie unikając „pułapek montażu i regulacji” tradycyjnych kompensatorów.
○ Ograniczenia: Brak wszechstronności. Posiada atrybut „dedykowany”; każda powierzchnia asferyczna wymaga niezależnych kosztów projektowania i dostosowywania.

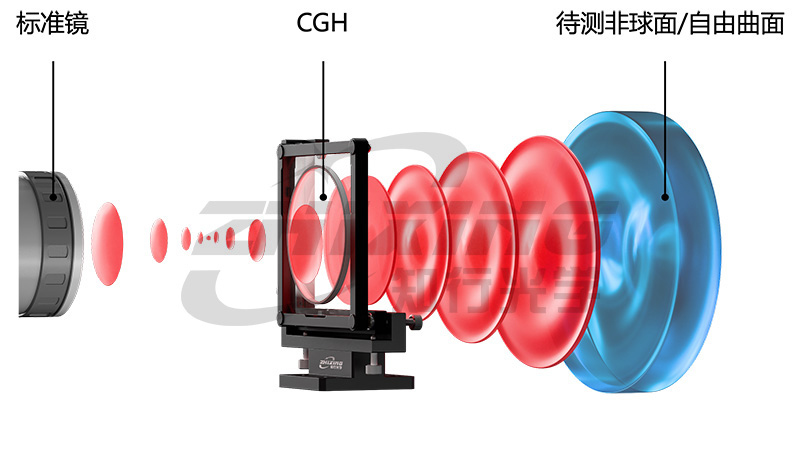

CGHZasada działania
2. Inne schematy wykrywania
● Ścieg podaperturowy (SSI):
○ Zasada: Interferometry służą do pomiaru lokalnych obszarów o małych zmianach nachylenia, a następnie wykonuje się matematyczne łączenie.
○ Zalety: Wykorzystując interferometr o małej aperturze i syntezę algorytmiczną, przezwycięża to ograniczenia rozmiaru czujnika, osiągając wykrywanie w wysokiej rozdzielczości bardzo dużej apertury, komponentów o dużej asferyczności, równoważąc dokładność pomiaru i elastyczność systemu.
○ Ograniczenia: Kontrola skumulowanego błędu jest trudna; niezwykle duża zależność od precyzyjnego stopnia przemieszczenia.

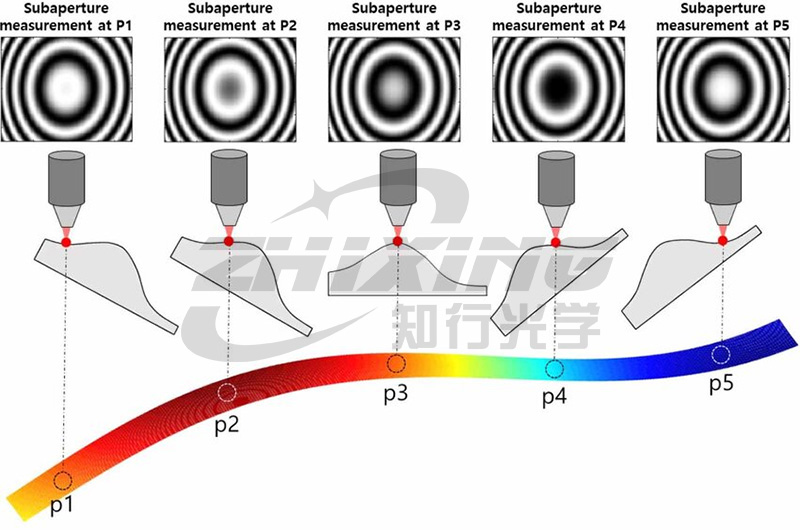

Zasada działania łączenia podaperturowego

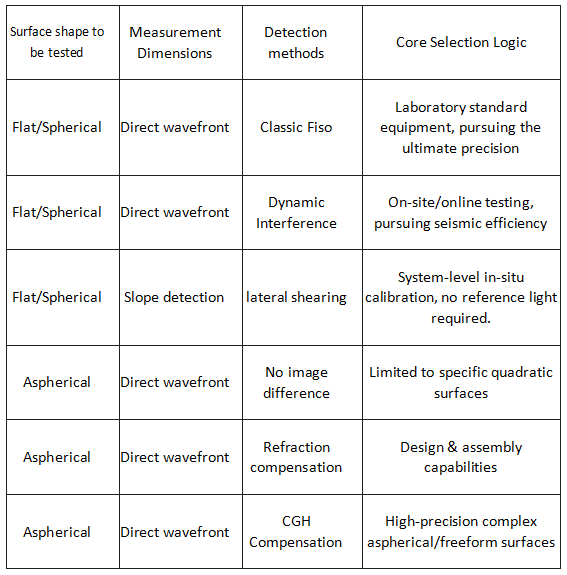

III. Kompleksowe porównanie: macierz logiki wyboru
IV. Wniosek: Równowaga w logice inżynierskiej
Wybór precyzyjnych metod kontroli optycznej polega zasadniczo na balansowaniu pomiędzy dokładnością, wydajnością i kosztami.
●Dokładność to podstawa: w istniejących warunkach środowiskowych należy upewnić się, że błąd kontroli jest wystarczający, aby zapewnić zbieżność przetwarzania i zapobiec awariom systemu ze względu na „niewystarczającą jakość”.
●Wydajność to życie: W ramach istniejących możliwości przetwarzania wybierz metodę zapewniającą najszybszą informację zwrotną oraz najprostszy montaż i regulację, zapobiegając stagnacji prac badawczo-rozwojowych z powodu „nadmiarowości procesu”.
●Granicą jest koszt: w ograniczonym okresie budżetowym wybierz ścieżkę zapewniającą najwyższy ogólny zwrot z inwestycji, zapobiegając marnowaniu zasobów z powodu „nadmiernej jakości”.
Tylko „punkt odniesienia inspekcji” ustalony w obrębie tych trzech czerwonych linii może zapewnić wydajną iterację zamkniętej pętli przetwarzania. Powrót do inżynierskiego zdrowego rozsądku i wyjście od potrzeb to klucz do osiągnięcia dwukrotnie lepszego rezultatu przy połowie wysiłku.
