Ceramiczna tablica kalibracyjna z białym panelem i czarnym wzorem

Zhixing ma bogate doświadczenie w zakresie ceramicznej płytki kalibracyjnej z białym panelem i czarnym wzorem, jednocześnie może zapewnić, że dokładność produktu spełnia wymagania klientów, wspierać dostosowywanie różnych modeli i nie może się doczekać współpracy z Tobą.

Ceramiczna płytka kalibracyjna z białym panelem i czarnym wzorem to narzędzie do kalibracji i pomiarów robotów do zastosowań w systemach wizyjnych o wysokiej precyzji. Nadaje się do linii produkcyjnej automatyki przemysłowej, systemu wizyjnego robota, skanowania 3D, obróbki CNC i kontroli. Tablicę kalibracyjną można wykorzystać do pomiaru pozycji i postawy robota, poprawy precyzji i dokładności robota, poprawy wydajności pracy oraz zmniejszenia kosztów produkcji i ryzyka pracy.

Wymagania białej płytki ceramicznej z czarnym wzorem są bardzo rygorystyczne i wymagają wysokiej stabilności i wysokiej precyzji, a także działania przeciwzakłóceniowego i wysokiej powtarzalności. Dlatego tylko producenci posiadający doskonałą jakość optyczną i precyzyjne procesy produkcyjne mogą wyprodukować tak trudne płytki kalibracyjne.

Krótko mówiąc, ceramiczna płytka kalibracyjna z czarnym panelem z białym panelem to wysokiej klasy narzędzie do pomiaru i kalibracji systemów wizyjnych, które może poprawić precyzję i dokładność zrobotyzowanych i zautomatyzowanych linii produkcyjnych, odpowiednie dla różnych dziedzin przemysłu i jest nieodzowną częścią nowoczesna inteligentna produkcja i zautomatyzowana produkcja. Ceramiczna płytka kalibracyjna z białym panelem i czarnym wzorem to narzędzie do kalibracji i pomiarów robotów do zastosowań w systemach wizyjnych o wysokiej precyzji. Nadaje się do linii produkcyjnej automatyki przemysłowej, systemu wizyjnego robota, skanowania 3D, obróbki CNC i kontroli. Tablicę kalibracyjną można wykorzystać do pomiaru pozycji i postawy robota, poprawy precyzji i dokładności robota, poprawy wydajności pracy oraz zmniejszenia kosztów produkcji i ryzyka pracy.

Wymagania białej płytki ceramicznej z czarnym wzorem są bardzo rygorystyczne i wymagają wysokiej stabilności i wysokiej precyzji, a także działania przeciwzakłóceniowego i wysokiej powtarzalności. Dlatego tylko producenci posiadający doskonałą jakość optyczną i precyzyjne procesy produkcyjne mogą wyprodukować tak trudne płytki kalibracyjne.

Krótko mówiąc, ceramiczna płytka kalibracyjna z czarnym panelem z białym panelem to wysokiej klasy narzędzie do pomiaru i kalibracji obrazu maszynowego, które może poprawić precyzję i dokładność zrobotyzowanych i zautomatyzowanych linii produkcyjnych, odpowiednie dla różnych dziedzin przemysłu i jest nieodzowną częścią nowoczesna inteligentna produkcja i zautomatyzowana produkcja.

FUNKCJA:

Niezbędne szczegóły

Indywidualne wsparcie: OEM, ODM

Miejsce pochodzenia: Zhejiang, Chiny

Nazwa marki: Zhixing

Numer modelu: ZX

Nazwa produktu: Płyta kalibracyjna z białym panelem i czarnym wzorem

Materiał: ceramika

Kolor biały

Precyzja: ± 0,001

Charakterystyka:Kruchy

Zastosowanie: wizja maszynowa

Funkcja: kalibracja

Waga: ± 15g

Typ:Akcesoria optyczne

Zastosowanie: sprzęt pomiarowy

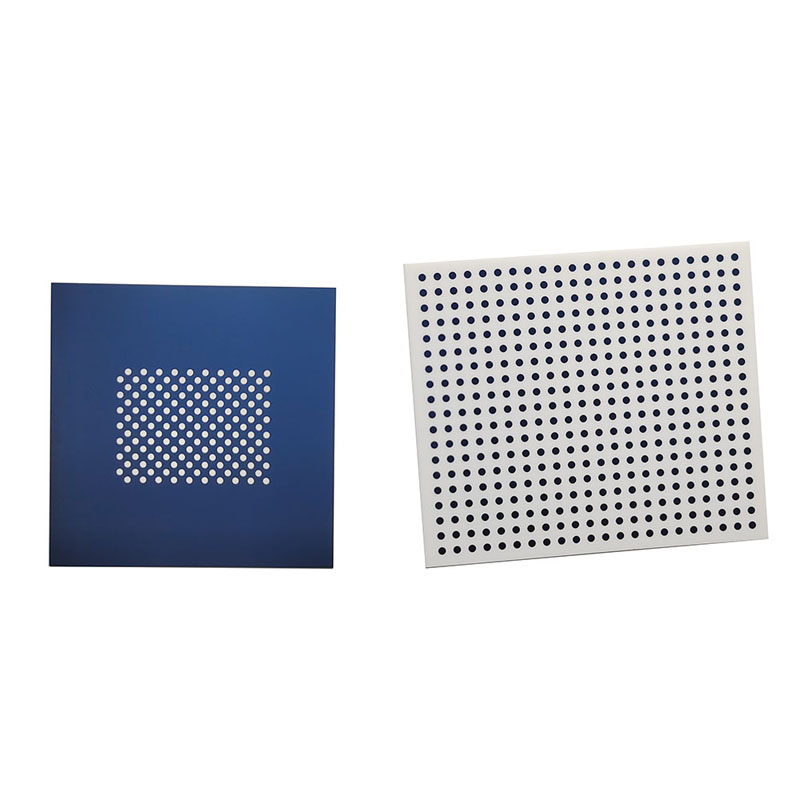

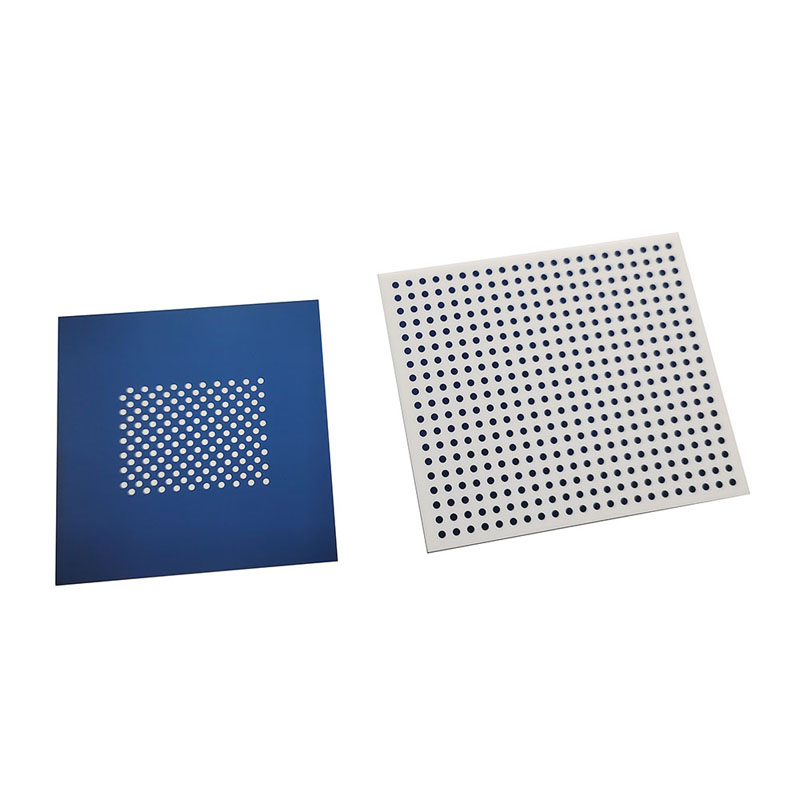

Niebieski panel z białym wzorem VS niebieski wzór z białym panelem

Wyświetlanie szczegółów białego wzoru

Środki ostrożności podczas korzystania z białej płytki ceramicznej z czarnym wzorem:

1. Liczba obrazów kalibracyjnych wynosi zwykle od 15 do 25. Liczba obrazów jest zbyt mała, co łatwo prowadzić do niedokładnych parametrów kalibracji.

2. Rozmiar obrazowania płytki kalibracyjnej powinien wynosić około 1/4 do dwukrotności całego obrazu, a rozmiar powinien być różny w zależności od różnych scen.

3. Użyj pomocniczego źródła światła do wypolerowania płytki kalibracyjnej, aby upewnić się, że jasność płytki kalibracyjnej jest wystarczająca i jednolita.

4. Obrazowanie płytki kalibracyjnej nie może być nadmiernie rozbite, co doprowadzi do przesunięcia ekstrakcji konturu cechy, prowadząc w ten sposób do niedokładnego wyodrębnienia środka okręgu.

5. Obrazowanie funkcji płytki kalibracyjnej nie może mieć wyraźnej odległości rozogniskowania. W przypadku wystąpienia rozmycia odległość płytki kalibracyjnej, wielkość przysłony i odległość obrazu można wyregulować poprzez regulację (w przypadku obiektywu o stałej ogniskowej ustawianie ostrości zwykle oznacza regulację odległości obrazu).

6. Podczas procesu kalibracji nie można zmienić przysłony ani ogniskowej aparatu, co wymaga ponownej kalibracji.

7. Liczba obrazów płytki kalibracyjnej obejmuje całą przestrzeń pomiarową i całe pomiarowe pole widzenia. Obraz z kamery zostanie podzielony na cztery ćwiartki. Należy dopilnować, aby zarejestrowane obrazy płytki kalibracyjnej były równomiernie rozmieszczone w czterech ćwiartkach. W każdym kwadrancie zaleca się dwukrotne przechylenie w różnych kierunkach.
