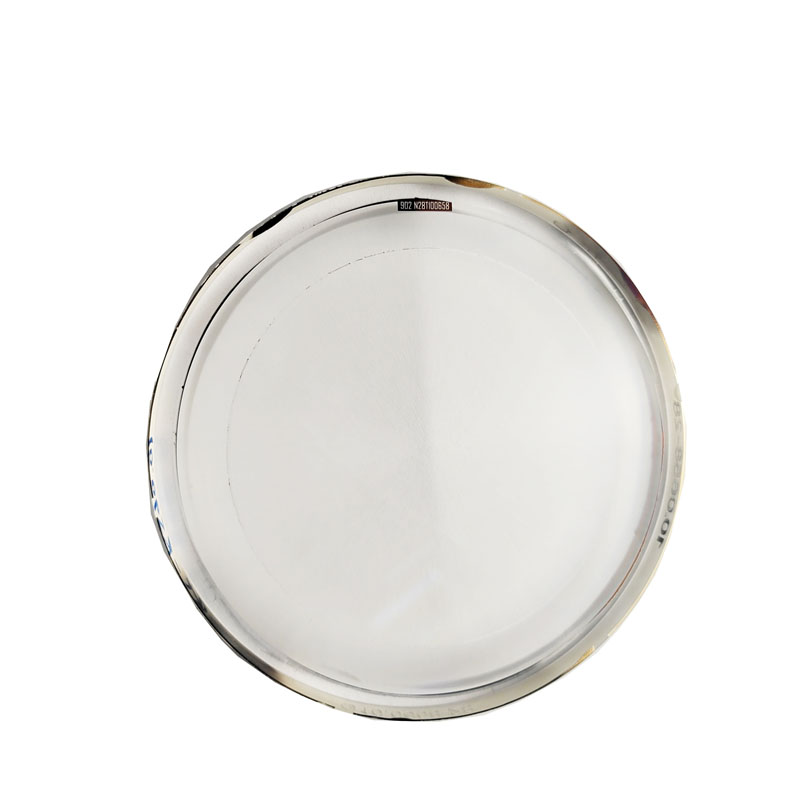

Korektory zerowe CGH(Computer-Generated Hologram Null Correctors) to zaawansowane urządzenia do testowania optycznego stosowane do pomiaru i korygowania aberracji w precyzyjnych układach optycznych, takich jak soczewki asferyczne i swobodne lub zwierciadła. Wykorzystują technologię opartą na dyfrakcji do generowania czoła fali, które idealnie pasuje do idealnego kształtu testowanego elementu optycznego, umożliwiając bardzo dokładne testowanie zera.
Korektory zerowe CGH działają w oparciu o wygenerowany komputerowo hologram – precyzyjną siatkę dyfrakcyjną – w celu wytworzenia czoła fali odniesienia. Kiedy światło lasera przechodzi przez CGH, ulega ugięciu, tworząc czoło fali odpowiadające odwrotności oczekiwanej aberracji testowanej optyki. Wszelkie odchylenia pomiędzy tym czołem fali odniesienia a rzeczywistym czołem fali odbitym od powierzchni testowej są wychwytywane przez detektor, taki jak interferometr. Odchylenia te są analizowane w celu ilościowego określenia błędów powierzchni optycznej.
Kluczowe zasady pracy obejmują:
Dopasowanie frontu fali: CGH generuje niestandardowe czoło fali, które „unieważnia” idealny kształt optyki testowej, zamieniając odbite czoło fali w płaskie lub proste sferyczne odniesienie w celu ułatwienia pomiaru.
Kalibracja oparta na dyfrakcji: Hologram zawiera precyzyjne wzory, które kierują światło w określone rzędy, przy czym do testowania wykorzystuje się pierwszy rząd dyfrakcji.
Mapowanie błędów w wysokiej rozdzielczości: Dane interferometryczne zapewniają szczegółowe profile błędów powierzchni, umożliwiające korekcyjne polerowanie lub wyrównanie.
NaszKorektory zerowe CGHzostały zaprojektowane z myślą o maksymalnej precyzji i kompatybilności ze standardowymi interferometrami branżowymi. Poniżej znajdują się najważniejsze parametry produktu:
Kluczowe funkcje:
Efektywność dyfrakcyjna > 35% w pierwszym rzędzie
Dokładność czoła fali poniżej nanometra
Kompatybilny z długościami fal 632,8 nm (laser HeNe) lub 1064 nm (laser IR)
Zaprojektowane na zamówienie dla każdej konkretnej optyki
Materiał: Podłoże z topionej krzemionki lub kwarcu
Zakres rozmiarów: średnica od 25 mm do 500 mm
Tabela parametrów:
| Parametr | Specyfikacja |
|---|---|
| Dokładność czoła fali | < λ/50 RMS (λ = 632,8 nm) |
| Tolerancja wyrównania | < 10 sekund łukowych w pochyleniu i decentracji |
| Dokładność umieszczenia linii | < 50 nm |
| Kompatybilność z laserem | HeNe, IR lub widzialne źródła laserowe |
| Odległość robocza | Możliwość dostosowania od 50 mm do 2000 mm |
| Jakość powierzchni | 10-5 kopnięć |
Korektory CGH Null są niezbędne w przemyśle lotniczym, astronomicznym i wysokiej klasy przemyśle obrazowym do sprawdzania dużych teleskopów, optyki litograficznej EUV i precyzyjnych zwierciadeł. Ich zdolność do testowania złożonych powierzchni optycznych bez fizycznych soczewek zerowych czyni je wszechstronnymi i opłacalnymi.
Nasze produkty łączą dziesięciolecia wiedzy specjalistycznej w zakresie inżynierii optycznej z najnowocześniejszymi procesami produkcji litografii. Każdy CGH jest skrupulatnie projektowany i weryfikowany, aby zapewnić identyfikowalną dokładność i powtarzalność wyników.
