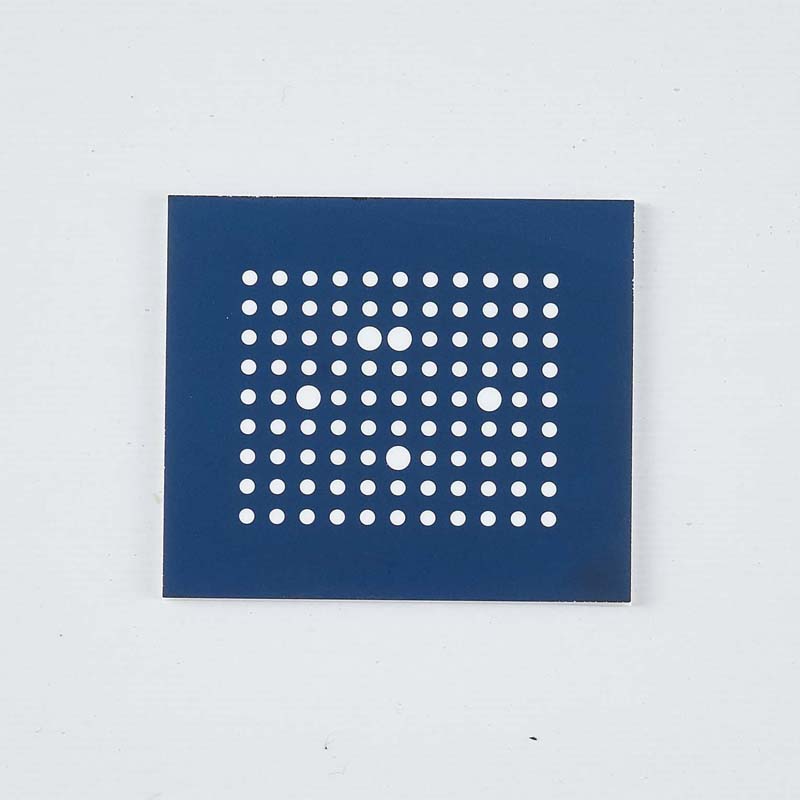

Płyta kalibracyjna dyssymetrii Halcon

Zhixing można dostosować z dużą precyzją i tanią płytką kalibracyjną Dissymmetry Halcon. Jest to narzędzie do kalibracji aparatu, skanera i innego sprzętu, używane głównie do kalibracji zniekształceń i odchyleń sprzętu. W porównaniu z tradycyjną płytką kalibracyjną, płyta kalibracyjna z asymetrycznym wzorem ma lepszą dokładność pozycjonowania i szerszy zakres zastosowań.

Płyta kalibracyjna Dissymmetry Halcon składa się z wielu różnych wzorów, każdy o innym rozmiarze, kształcie i położeniu. Wzory te tworzą kompletny wzór, a analizując i przetwarzając ten wzór, urządzenie może precyzyjnie zlokalizować i skalibrować obraz.

Podczas korzystania z płytki kalibracyjnej Dissymmetry Halcon urządzenie automatycznie identyfikuje i rejestruje pozycję i charakterystykę każdego wzorca, a następnie porównuje i kalibruje w oparciu o te informacje. W porównaniu z tradycyjną płytką kalibracyjną, płytka kalibracyjna z asymetrycznym wzorem może szybciej i dokładniej skalibrować sprzęt oraz poprawić jakość i dokładność obrazu.

We współczesnej epoce cyfrowej płytka kalibracyjna Dissymmetry Halcon stała się niezbędnym narzędziem do kalibracji aparatów fotograficznych, skanerów i innego sprzętu. Jego zakres zastosowań jest bardzo szeroki, włączając obrazowanie medyczne, przemysłową kontrolę jakości, wizję komputerową i inne dziedziny.

Ogólnie rzecz biorąc, płytka kalibracyjna Dissymmetry Halcon jest wysoce precyzyjnym i wydajnym narzędziem kalibracyjnym, które może pomóc urządzeniu w dokładnej identyfikacji i przetwarzaniu obrazu, poprawiając jakość i dokładność obrazu. W przyszłości tablica do kalibracji wzorów asymetrycznych będzie nadal odgrywać ważną rolę w promowaniu rozwoju i stosowania technologii cyfrowej.

Ponadto Zhixing może dostosować różne typy i materiały płytki kalibracyjnej, cena jest korzystna, zapraszamy do konsultacji.

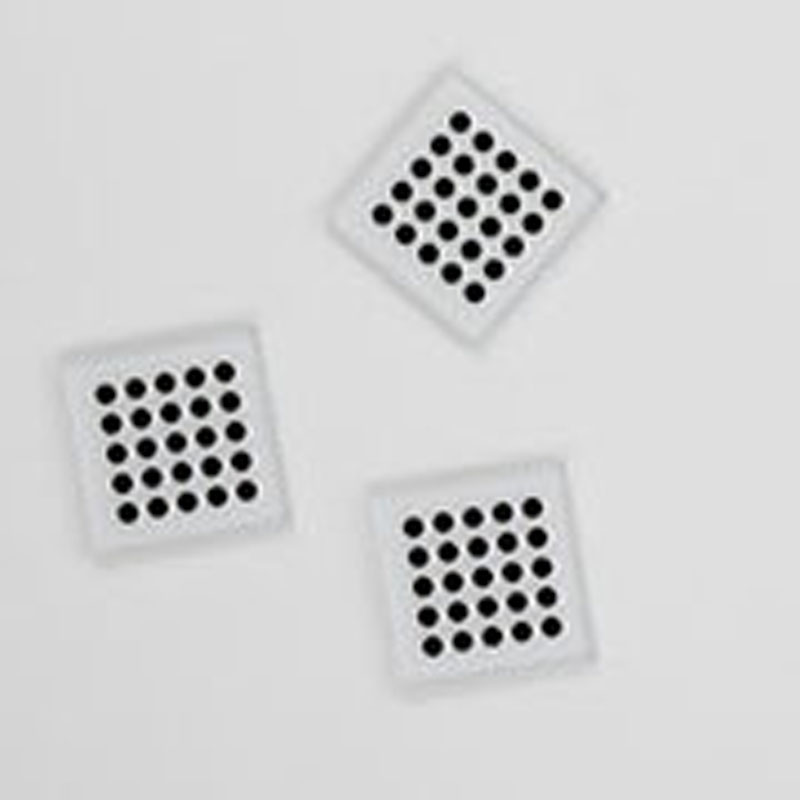

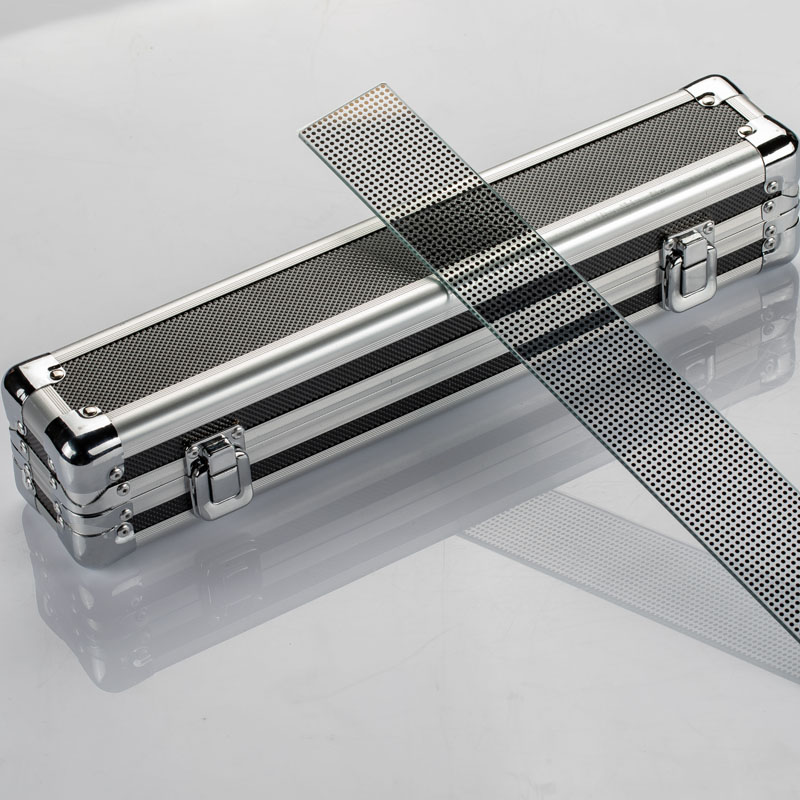

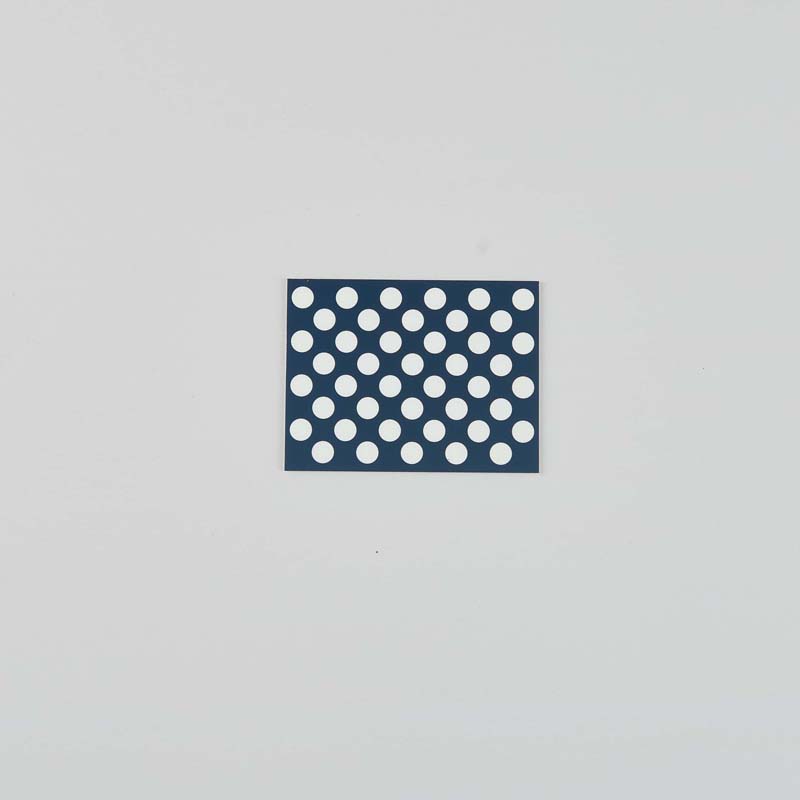

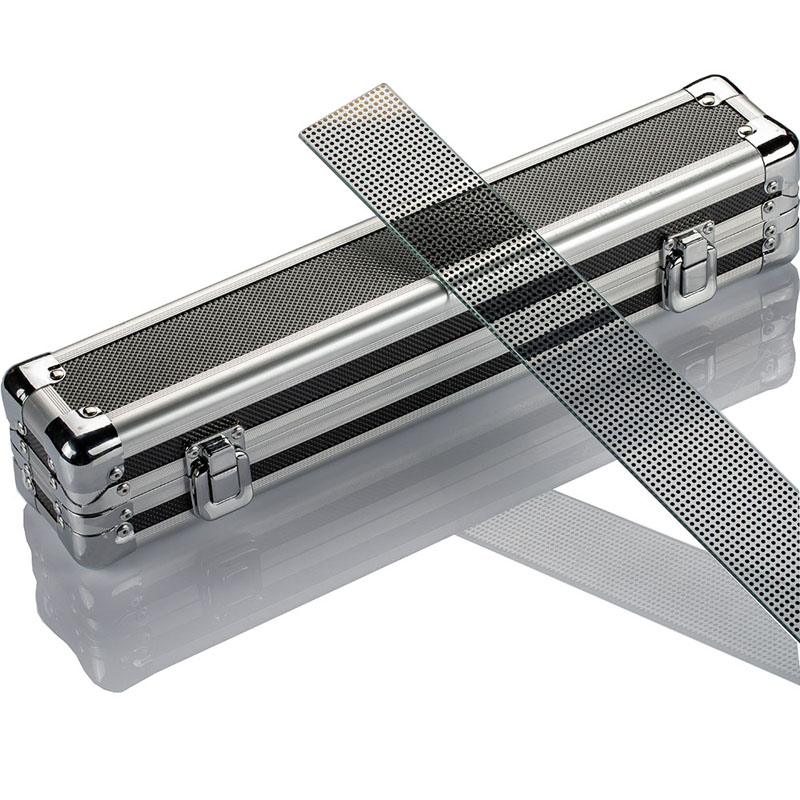

Dostosowany fizyczny wyświetlacz obudowy tablicy kalibracji punktów

Funkcja:

Najpopularniejszy algorytm kalibracji kamery zaproponował Tsai w 1987 roku [Tsai1987]. Metoda Tsai wykorzystuje dedykowany algorytm niewspółpłaszczyznowy. Zidentyfikowany obiekt kalibracji 3D jest kalibrowany w celu zapewnienia zgodności pomiędzy punktem obrazu i odpowiadającym mu punktem w przestrzeni 3D, po czym obliczany jest parametr kalibracji. Inne praktyczne podejście zostało zaproponowane przez Zhanga w 1999 r. [Bouguet2007], które wymaga co najmniej dwóch różnych widoków płaskiego wzorca kalibracyjnego do kalibracji. Obie metody są skutecznie wdrażane przez narzędzie do kalibracji kamer Caltech i zostały zintegrowane z biblioteką algorytmów wizyjnych OpenCV [OpenCV2004] firmy Intel. Za pomocą algorytmu kalibracji można obliczyć matrycę projekcyjną kamery i dostarczyć informacje pomiarowe 3D sceny. Podobną rekonstrukcję metryczną na poziomie transformacji można osiągnąć bez podawania bezwzględnych parametrów translacji, rotacji i skalowania rzeczywistej sceny.

W zastosowaniach widzenia maszynowego zastosowanie płytki kalibracyjnej Dissymmetry Halcon jest bardzo potrzebne, gdyż dla pomiaru dokładności nieuniknione jest zniekształcenie samej soczewki, a jednocześnie musi ona osiągnąć dokładność z której klient będzie zadowolony , więc sam obraz musi być bardzo realny i dokładny, w przeciwnym razie poziom oprogramowania Niezależnie od tego, jak wysoki jest, jest on również przetwarzany w oparciu o obrazy z błędami, a wynik końcowy musi być obarczony dużym błędem.

Precyzyjna kalibracja systemu jest przesłanką i podstawą precyzyjnych pomiarów i kontroli systemów wizyjnych maszyn. Może poprawić dokładność całego systemu pomiarowego w dwóch etapach.

Pierwszym z nich jest pomiar i ocena błędu. Wysoce precyzyjny system kalibracji realizuje ten proces poprzez obrazy zebrane przez profesjonalną tablicę kalibracji obrazu w środowisku maszynowego systemu wizyjnego i współpracuje z profesjonalnym algorytmem kalibracji. System może dokładnie uzyskać zakres widzenia. Na podstawie tych danych o błędach oceniana jest wartość błędu w dowolnej pozycji oraz poziom dokładności systemu wizyjnego maszyny.

Drugim krokiem jest korekta i kompensacja obrazu błędu. System kalibracji dokonuje korekcji położenia i kompensacji informacji o każdym pikselu obrazu zgodnie z danymi o błędach uzyskanymi w pierwszym kroku. Proces ten obejmuje translację obrazu, obrót, interpolację, rekonstrukcję, kompensację jasności itp. Precyzyjny algorytm obrazu, skorygowany i skompensowany obraz może dokładniej odzwierciedlać rzeczywistą sytuację badanego obiektu, aby osiągnąć cel precyzyjnego pomiaru i wykrycie.

Zdjęcia z wystawy

przewaga firmy

Jeśli chodzi o hologramy obliczeniowe, Zhixing może zapewnić kompleksowe rozwiązania procesowe, począwszy od projektu optycznego, kodowania plików przetwarzania, przetwarzania półprzewodników, analizy błędów kontroli i kalibracji wyników kontroli. Czas dostawy produktu wynosi od 1 do 2 tygodni, a cena jest korzystniejsza.

Jeśli chodzi o płytki kalibracyjne, Zhixing może świadczyć kompleksowe i profesjonalne usługi w zakresie obróbki materiałów, powlekania, obróbki półprzewodników, precyzyjnego cięcia i testowania niezawodności.
